Czerpnia i wyrzutnia to niewielkie, ale krytyczne zakończenia instalacji wentylacyjnej. Od ich położenia zależy, czy do budynku trafia możliwie czyste powietrze, czy wracają do niego zapachy, spaliny, wilgoć albo po prostu zbędne opory pracy całego układu. Poniżej pokazuję, jak działają, gdzie je montować, jakie odległości obowiązują w Polsce i na czym najczęściej wykładają się nawet poprawnie zaprojektowane systemy.
Najważniejsze zasady, które warto znać przed montażem
- Jedno zakończenie pobiera powietrze z zewnątrz, drugie usuwa je po przejściu przez instalację.
- Największe ryzyko to zassanie własnego wywiewu z powrotem do układu albo pobór powietrza z miejsca zanieczyszczonego.
- Na dachu trzeba pilnować 10 m przy wyrzucie poziomym, 6 m przy pionowym i przewyższenia wyrzutni o 1 m nad czerpnią.
- Przy elewacji liczą się odległości od okien, ścian sąsiedniego budynku i źródeł brudu, a przy czerpni także wysokość nad terenem.
- W domu z rekuperacją krótka, prosta i dobrze zaizolowana trasa kanałów zwykle daje lepszy efekt niż efektowny, ale kłopotliwy układ.
- Im trudniejsze otoczenie budynku, tym ważniejsze są lokalizacja, osłona przed pogodą i łatwy dostęp do serwisu.

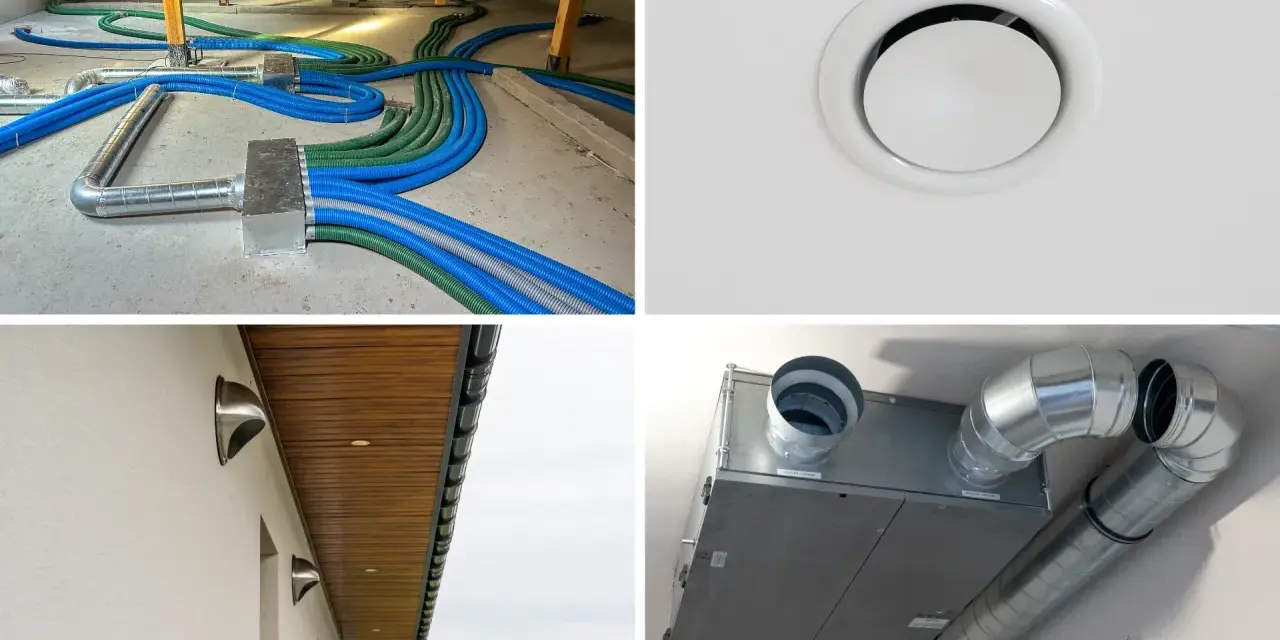

Czerpnia i wyrzutnia w praktyce wentylacji mechanicznej
Czerpnia pobiera świeże powietrze z zewnątrz, a wyrzutnia odprowadza powietrze zużyte po wymianie w pomieszczeniach. W systemie nawiewno-wywiewnym te dwa elementy pracują w parze, ale pełnią przeciwne funkcje, dlatego ich wzajemne położenie ma większe znaczenie, niż wygląda na pierwszy rzut oka.
W praktyce nie chodzi wyłącznie o sam przepływ powietrza. Źle umieszczone zakończenie instalacji potrafi obniżyć jakość powietrza, zwiększyć hałas, podnieść opory pracy wentylatora i pogorszyć bilans energetyczny budynku. W domu ogrzewanym jest to szczególnie odczuwalne, bo każda cofka lub niekontrolowane zassanie zimnego, zanieczyszczonego powietrza przekłada się na komfort i koszty eksploatacji. To właśnie dlatego dobór miejsca jest ważniejszy niż sam wygląd kratki czy daszka.
- Czerpnia ma brać możliwie czyste i chłodniejsze powietrze, bez spalin, kurzu i zapachów.
- Wyrzutnia ma oddać zużyte powietrze tak, aby nie wracało do budynku ani do sąsiadów.
- Oba elementy powinny być zabezpieczone przed opadami i wiatrem, bo warunki pogodowe wpływają na stabilność pracy całej instalacji.
Gdy rozumie się tę podstawę, łatwiej ocenić, czy lepszy będzie montaż na dachu, czy na elewacji, a to prowadzi już do najważniejszej decyzji projektowej: skąd naprawdę pobierać i dokąd bezpiecznie wyrzucać powietrze.
Skąd pobierać powietrze, żeby nie wciągać problemów z otoczenia
Najlepsza lokalizacja czerpni to taka, w której powietrze jest najczystsze, a w sezonie letnim także możliwie najchłodniejsze. W praktyce oznacza to unikanie stref przy ruchliwych ulicach, parkingach, miejscach gromadzenia odpadów, wylotach spalin i punktach, gdzie kumuluje się kurz albo zapachy z otoczenia.
Ja przy projektowaniu patrzę najpierw na działkę, a dopiero później na samą bryłę budynku. Jeśli czerpnia znajdzie się po stronie narażonej na spaliny lub intensywny ruch pieszy, filtracja będzie pracowała ciężej, a instalacja szybciej się zabrudzi. To nie jest detal estetyczny, tylko realny problem eksploatacyjny.
- Unikaj lokalizacji przy podjazdach, garażach, kompostownikach i koszach na odpady.
- Nie lokuj czerpni tam, gdzie powietrze może być zaciągane z wyrzutni, chłodni kominowej albo innych źródeł zużytego powietrza.
- Jeżeli budynek stoi przy ulicy, lepiej szukać strony osłoniętej i mniej obciążonej ruchem.
- Na poziomie terenu czerpnia nie powinna być „na styk” z gruntem, bo łatwo wtedy o zasysanie pyłu, śniegu i wody.
W dobrze przemyślanym układzie czerpnia nie walczy z otoczeniem, tylko je omija. A skoro jedno zakończenie ma omijać zanieczyszczenia, drugie musi bezpiecznie oddać powietrze na zewnątrz bez ryzyka cofki.
Jak ustawić wyrzutnię, żeby zużyte powietrze nie wracało do budynku
Wyrzutnia powinna odprowadzać powietrze w taki sposób, by nie było ono ponownie zasysane przez czerpnię, nie trafiało w okna i nie obciążało stref, w których przebywają ludzie. To brzmi banalnie, ale właśnie tu najczęściej pojawiają się błędy: zbyt małe odległości, zły kierunek strumienia, zbyt niska wysokość albo montaż w miejscu osłoniętym tak, że wiatr zaczyna zawracać wywiew.
Przy budynkach z wentylacją mechaniczną wyrzutnia na ścianie wymaga większej dyscypliny niż dachowa, bo trzeba pilnować relacji do okien, sąsiednich ścian i samej czerpni. Na dachu sprawa też nie jest automatycznie prostsza: jeśli wyrzutnia stanie za nisko względem połaci, attyki albo okien dachowych, powietrze może wracać w strefę poboru.
- Nie kieruj wywiewu na taras, wejście do budynku, balkon ani plac zabaw.
- Nie ustawiaj wyrzutni w miejscu, gdzie wiatr będzie odbijał strumień od ściany lub attyki.
- Jeśli oba zakończenia są blisko siebie, trzeba sprawdzić nie tylko odległość w poziomie, ale też różnicę wysokości.
- Przy wywiewie z łazienek, kuchni lub pomieszczeń gospodarczych warto zwrócić uwagę na zapachy, bo one szybko pokazują każdy błąd montażowy.
To prowadzi do najważniejszej części, czyli do konkretnych odległości, których nie warto interpretować „na oko”.
Najważniejsze odległości i wymogi, których trzeba pilnować
W polskich warunkach technicznych jest kilka liczb, które powinny paść jeszcze na etapie projektu, a nie dopiero po montażu. Poniższa tabela zbiera te wartości w praktycznej formie, bo właśnie tu najłatwiej o kosztowne poprawki.
| Sytuacja | Minimalny wymóg | Dlaczego to ważne |
|---|---|---|
| Czerpnia przy gruncie lub na ścianie dwóch najniższych kondygnacji | Co najmniej 8 m od ulic, parkingów powyżej 20 miejsc, miejsc gromadzenia odpadów stałych, wywiewek kanalizacyjnych i innych źródeł zanieczyszczeń; dolna krawędź otworu minimum 2 m nad terenem | To ogranicza zasysanie spalin, pyłu, zapachów i wilgoci z poziomu gruntu |
| Czerpnia na dachu | Dolna krawędź otworu minimum 0,4 m nad powierzchnią montażu; co najmniej 6 m od wywiewek kanalizacyjnych | Chroni przed zasysaniem zanieczyszczeń z dachu i z instalacji kanalizacyjnej |
| Wyrzutnia dachowa z poziomym wylotem | Minimum 0,4 m nad powierzchnią montażu oraz 0,4 m ponad linią najwyższych punktów elementów dachu w promieniu 10 m | Zmniejsza ryzyko cofania strumienia przez wiatr i przeszkody dachowe |
| Wyrzutnia w ścianie budynku | Przeciwległa ściana sąsiedniego budynku z oknami min. 10 m, bez okien min. 8 m; okna w tej samej ścianie min. 3 m w poziomie albo 2 m powyżej/poniżej | Ogranicza uciążliwość dla sąsiadów i przypadkowe zawracanie wywiewu do okien |
| Czerpnia i wyrzutnia na dachu budynku | Między nimi minimum 10 m przy wyrzucie poziomym lub 6 m przy pionowym; wyrzutnia co najmniej 1 m ponad czerpnią | Zapobiega ponownemu zassaniu zużytego powietrza do instalacji |
| Zblokowane urządzenie wentylacyjne | Dopuszczalny wyjątek, jeśli układ skutecznie rozdziela strumień świeży od wywiewanego | Ma sens tylko wtedy, gdy konstrukcja naprawdę eliminuje mieszanie powietrza |
| Powietrze zanieczyszczone szkodliwie lub uciążliwie | Wymagane odległości zwiększa się o 100% | To już sytuacja, w której bezpieczeństwo i komfort są ważniejsze niż kompaktowy układ |
Jeśli coś ma największy wpływ na późniejsze problemy, to właśnie te odległości. Gdy są zachowane, instalacja zwykle pracuje spokojniej, a gdy są „na granicy”, kłopoty pojawiają się szybciej, niż inwestorzy zakładają. Z tego powodu warto od razu wybrać taki wariant, który pasuje do bryły budynku, a nie tylko do rysunku na projekcie.
Które rozwiązanie wybrać do domu, dachu i elewacji
Nie ma jednego układu dobrego dla wszystkich budynków. W domu jednorodzinnym często sprawdza się rozwiązanie dachowe, bo łatwiej oddzielić strefę poboru i wyrzutu od okien oraz miejsc użytkowych. W prostszych realizacjach elewacyjnych liczy się natomiast łatwy montaż i serwis, ale wtedy projekt trzeba czytać dużo uważniej.
| Rozwiązanie | Kiedy ma sens | Mocne strony | Słabsze strony |
|---|---|---|---|
| Czerpnia ścienna | Gdy elewacja ma spokojne, czyste otoczenie i da się zachować bezpieczne odległości | Prosty montaż, zwykle krótsza trasa kanałów, łatwy dostęp do kontroli | Większa wrażliwość na spaliny, kurz i zapachy z otoczenia |
| Czerpnia dachowa | Gdy parter i elewacja są narażone na ruch uliczny, pył lub zapachy | Lepsze oddzielenie od poziomu gruntu, często korzystniejsze warunki poboru | Wymaga starannego uszczelnienia, izolacji i dobrania wysokości |
| Wyrzutnia ścienna | Gdy można bezpiecznie oddalić ją od okien i stref użytkowych | Krótka droga wywiewu, prosty serwis, mniejsza liczba przejść przez dach | Trzeba bardzo pilnować kierunku strumienia i ryzyka cofki |
| Wyrzutnia dachowa | Gdy zależy nam na lepszym oddzieleniu od ludzi i sąsiednich elewacji | Najczęściej lepiej „gubi” wywiew w otwartym otoczeniu dachu | Bardziej czuła na wiatr, śnieg i błędy wysokościowe |
| Układ zblokowany | Przy gotowych rozwiązaniach projektowych, które producent przewidział do takiej pracy | Zwarty układ, krótszy montaż, mniej elementów na elewacji lub dachu | Nie wolno zakładać, że każdy „kompakt” automatycznie spełni wymagania rozdziału strumieni |
W praktyce wybieram prostszy układ, który da się dobrze wykonać i łatwo utrzymać, zamiast efektownego rozwiązania, które już po pierwszym sezonie wymaga poprawek. To właśnie prowadzi do tematu błędów, bo tutaj najłatwiej spalić dobry projekt na etapie montażu.
Błędy montażowe, które psują całą wentylację
Najdroższe awarie w wentylacji nie biorą się zwykle z samej centrali, tylko z detali na końcach instalacji. Widziałem już układy, które teoretycznie były poprawne, ale w praktyce pracowały źle, bo ktoś oszczędził kilka metrów przewodu, zignorował izolację albo ustawił zakończenia zbyt blisko siebie.
- Zbyt mała odległość między poborem a wyrzutem, co kończy się zassaniem zużytego powietrza z powrotem.
- Montaż przy źródłach zanieczyszczeń, takich jak parking, wywiewka kanalizacyjna, śmietnik lub strefa techniczna budynku.
- Brak izolacji na odcinkach zewnętrznych, przez co pojawia się skraplanie pary wodnej, wychłodzenie i ryzyko zamarzania.
- Zbyt niska lokalizacja wyrzutni dachowej albo źle dobrany kierunek wylotu, który powoduje cofki przy wietrze.
- Brak dostępu do czyszczenia i kontroli, przez co nawet drobne zabrudzenie szybko staje się problemem eksploatacyjnym.
- Ignorowanie otoczenia budynku, czyli planowanie „na papierze” bez sprawdzenia okien, attyk, kominów i sąsiednich elewacji.
Jeśli mam wskazać jeden błąd, który najbardziej psuje komfort, to jest nim bezmyślne skracanie odległości. To kuszące na etapie projektu, ale potem bardzo często wraca w postaci zapachów, hałasu albo reklamacji od sąsiadów. Zanim więc uzna się montaż za gotowy, warto sprawdzić kilka rzeczy bardzo praktycznie.
Co sprawdzić przed odbiorem, żeby instalacja działała spokojnie przez lata
Przed odbiorem patrzę nie tylko na to, czy elementy są zamontowane, ale też czy da się je sensownie serwisować i czy ich położenie nie rodzi konfliktu z budynkiem. W wentylacji nie wystarcza „jest zamontowane” - trzeba jeszcze sprawdzić, czy układ działa w realnych warunkach pogodowych i przy codziennym użytkowaniu.
- Czy między poborem a wyrzutem jest zachowany realny dystans, a nie tylko „na oko”.
- Czy otwory są zabezpieczone przed deszczem, śniegiem i nawiewaniem wiatru.
- Czy czerpnia nie znajduje się przy strefie brudnej, a wyrzutnia nie dmucha w okna, wejście lub taras.

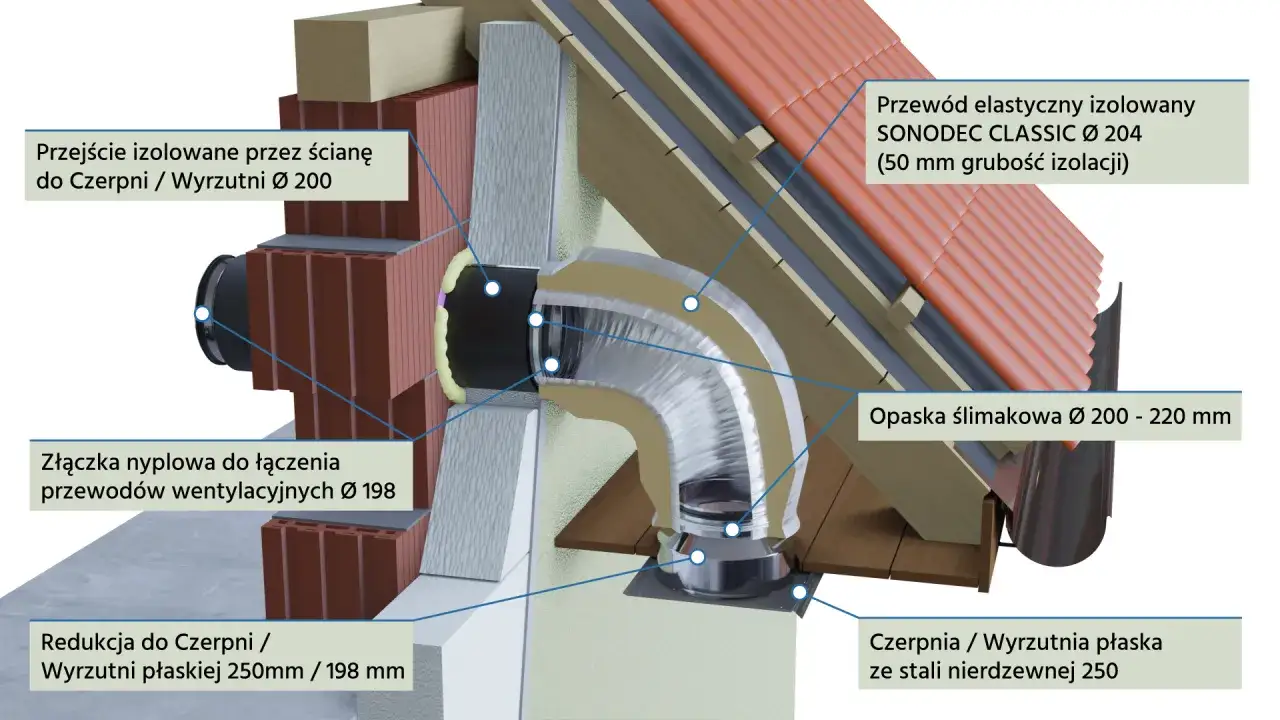

- Czy kanały zewnętrzne są dobrze zaizolowane i szczelne.
- Czy wykonawca zostawił dostęp do przeglądu, czyszczenia i ewentualnej wymiany elementów.
- Czy lokalizacja zgadza się z projektem i obowiązującymi wymaganiami dla danego typu budynku.
Ja zawsze proszę o prosty szkic z wymiarami i zaznaczeniem punktów odniesienia: okien, krawędzi dachu, kominów, wywiewek kanalizacyjnych i stref użytkowych. Taki dokument szybko pokazuje, czy instalacja została przemyślana, czy tylko „dopasowana” do chwili montażu.
Detale, które najmocniej wpływają na komfort i koszty eksploatacji
W wentylacji najwięcej daje nie dekoracyjna kratka, tylko poprawna geometria całego układu. Dobrze ustawiony pobór i bezpieczny wyrzut chronią powietrze w domu, zmniejszają ryzyko cofek i pomagają utrzymać stabilną pracę rekuperacji, a to wprost przekłada się na komfort oraz rozsądniejsze zużycie energii.
Jeśli budynek ma trudne otoczenie, lepiej wybrać rozwiązanie prostsze w serwisie i bardziej odporne na pogodę niż efektowne, ale wrażliwe na błędy. W praktyce właśnie te dwa zakończenia instalacji przesądzają o tym, czy wentylacja będzie działała spokojnie przez lata, czy zacznie sprawiać kłopoty już po pierwszej zimie.
