Czytanie projektu fundamentów jest kluczowym krokiem w procesie budowlanym, który zapewnia trwałość i stabilność budynku. Zrozumienie rysunków fundamentów wymaga znajomości ich podstawowych elementów, takich jak głębokość, kształt oraz wymiary ław i wykopów. Właściwa interpretacja tych informacji jest niezbędna, aby uniknąć kosztownych błędów, które mogą prowadzić do poważnych problemów konstrukcyjnych.
W artykule omówimy, jak skutecznie czytać rysunki fundamentów, zwracając uwagę na oznaczenia, symbole oraz materiały, które mają kluczowe znaczenie dla bezpieczeństwa budowli. Przedstawimy także najczęstsze błędy, które mogą wystąpić podczas interpretacji projektów, oraz podpowiemy, kiedy warto skonsultować się z fachowcem.
Kluczowe wnioski:- Rysunki fundamentów zawierają istotne informacje o kształcie, głębokości i wymiarach fundamentów.
- Oznaczenia wysokościowe wskazują poziom posadowienia fundamentów względem poziomu zerowego budynku.
- Klasa betonu ma znaczenie dla wytrzymałości fundamentów; np. klasa C20/25 jest powszechnie stosowana.
- Izolacja przeciwwilgociowa jest kluczowa dla ochrony przed wilgocią, co zapobiega uszkodzeniom konstrukcji.
- Warto porównywać rysunki z opisem technicznym, aby uniknąć nieporozumień i błędów w interpretacji.
- Konsultacje z fachowcami, takimi jak architekci czy inspektorzy budowlani, mogą pomóc w uniknięciu poważnych problemów.
Jak czytać rysunki fundamentów, by zapewnić stabilność budynku
Czytanie rysunków fundamentów jest kluczowe dla zapewnienia stabilności i trwałości budynku. Zrozumienie tych rysunków wymaga znajomości podstawowych elementów, które wpływają na konstrukcję. Rysunki te zawierają istotne informacje, takie jak głębokość, kształt oraz wymiary fundamentów, które muszą być dokładnie przestrzegane, aby uniknąć błędów w posadowieniu.
Ważne jest, aby zwracać uwagę na oznaczenia wysokościowe, które wskazują poziom posadowienia fundamentów względem poziomu zerowego budynku. Błędy w ich interpretacji mogą prowadzić do poważnych problemów konstrukcyjnych, dlatego należy dokładnie analizować każdy element rysunku. W kolejnych częściach artykułu omówimy szczegóły dotyczące wymiarów, materiałów oraz symboli, które są kluczowe dla prawidłowego odczytania projektów fundamentów.
Kluczowe elementy rysunku fundamentów, które musisz znać
Podstawowe elementy rysunku fundamentów obejmują wymiary, głębokość oraz układ fundamentów. Wymiary są kluczowe dla dokładnego wykonania wykopów i ław, które muszą być zgodne z projektem, aby zapewnić odpowiednią nośność konstrukcji. Głębokość fundamentów jest również istotna, ponieważ wpływa na stabilność budynku, zwłaszcza w rejonach o zmiennych warunkach gruntowych.
Oznaczenia i symbole na rysunkach fundamentów, ich znaczenie
Rysunki fundamentów zawierają różne symbole i oznaczenia, które są niezbędne do prawidłowego odczytania projektu. Na przykład, grube linie ciągłe oznaczają krawędzie ścian nośnych, a przerywane linie wskazują osie konstrukcji. Strzałki z kółkami pokazują kierunek patrzenia na przekroje, co jest kluczowe dla zrozumienia, jak poszczególne elementy są ze sobą powiązane.
| Symbol | Znaczenie |
| Gruba linia ciągła | Krawędź ściany nośnej |
| Przerywana linia | Oś konstrukcji |
| Strzałka z kółkiem | Kierunek patrzenia na przekrój |
Zrozumienie wymiarów i głębokości fundamentów, aby uniknąć błędów
Dokładne zrozumienie wymiarów i głębokości fundamentów jest kluczowe dla zapewnienia stabilności budynku. Właściwe pomiary mają ogromne znaczenie, ponieważ błędy w ich interpretacji mogą prowadzić do poważnych problemów, takich jak osiadanie budynku czy pęknięcia. Każdy projekt fundamentów powinien być starannie analizowany, aby upewnić się, że wszystkie wymiary są zgodne z wymaganiami technicznymi oraz normami budowlanymi.
W przypadku fundamentów, głębokość jest jednym z najważniejszych czynników wpływających na bezpieczeństwo konstrukcji. Odpowiednia głębokość fundamentów zapewnia ich stabilność, a także chroni przed działaniem wód gruntowych i zmiennymi warunkami glebowymi. Niewłaściwa głębokość może prowadzić do osunięcia się gruntu i zagrożenia dla całej budowli. Dlatego kluczowe jest, aby każdy projekt był dokładnie zaplanowany i wykonany zgodnie z zaleceniami.
Jak interpretować wymiary i poziomy w projekcie fundamentów
Aby skutecznie odczytać wymiary i poziomy w projektach fundamentów, należy zwracać uwagę na oznaczenia oraz jednostki miary. Wymiary są zazwyczaj podawane w centymetrach lub metrach, a poziomy wskazują, na jakiej wysokości mają być umieszczone poszczególne elementy. Ważne jest, aby dokładnie sprawdzić, czy wszystkie wartości są zgodne z projektem i czy nie ma żadnych niezgodności, które mogłyby wpłynąć na wykonanie fundamentów.
Znaczenie głębokości fundamentów dla bezpieczeństwa konstrukcji
Głębokość fundamentów ma kluczowe znaczenie dla bezpieczeństwa konstrukcji. Zbyt płytkie fundamenty mogą prowadzić do osiadania budynku, co z kolei może spowodować poważne uszkodzenia. W rejonach o zmiennych warunkach gruntowych, takich jak tereny podmokłe, głębokość fundamentów powinna być dostosowana do lokalnych warunków, aby zapewnić stabilność. Warto również pamiętać, że zgodność z normami budowlanymi, takimi jak PN-B, jest niezbędna dla zapewnienia bezpieczeństwa i trwałości budynku.
Materiały i ich właściwości w projektach fundamentów
W projektach fundamentów kluczowe znaczenie mają odpowiednie materiały, które zapewniają wytrzymałość i stabilność konstrukcji. Wśród najczęściej stosowanych materiałów znajduje się beton, którego klasy różnią się właściwościami mechanicznymi. Oprócz betonu, istotne są również elementy izolacji przeciwwilgociowej, które chronią fundamenty przed negatywnym wpływem wody gruntowej. Właściwy dobór materiałów jest kluczowy dla trwałości całej budowli.

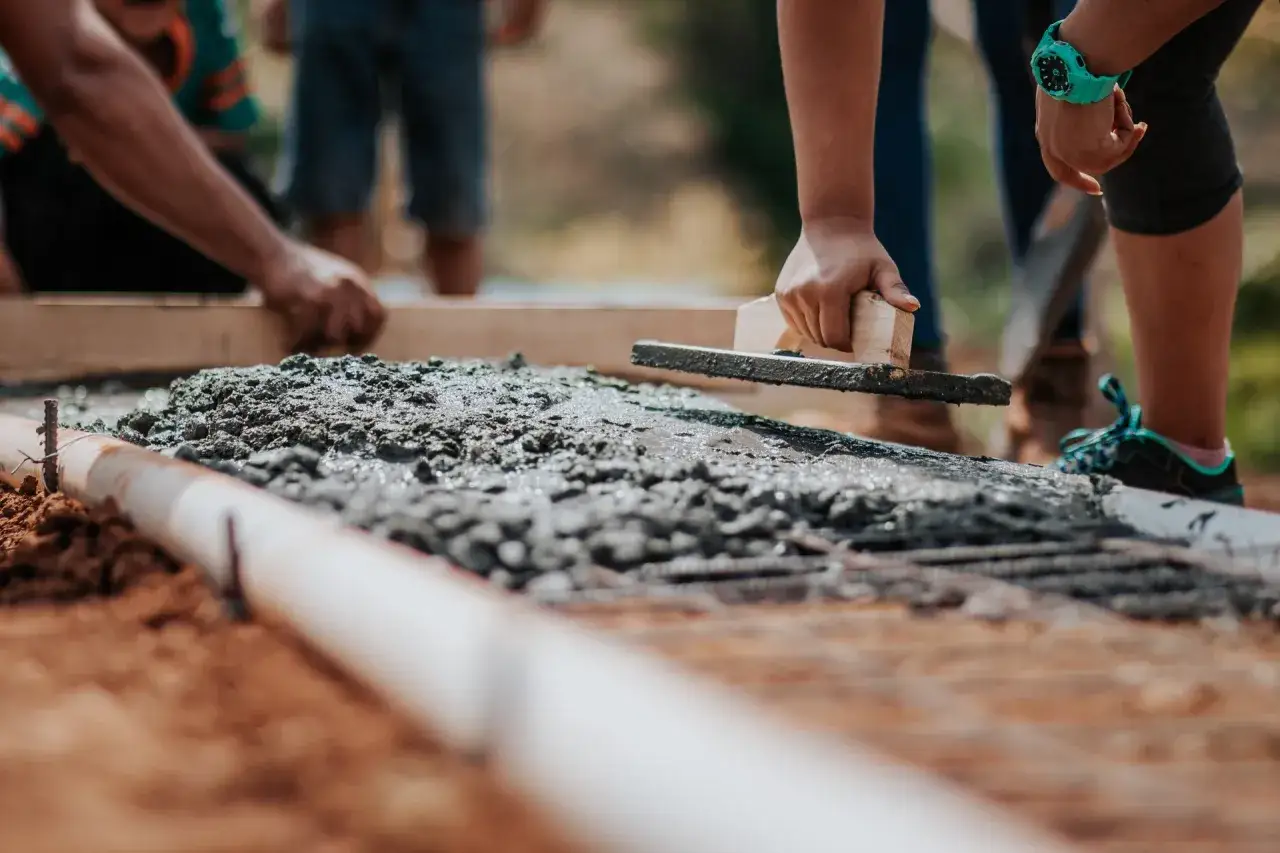

Każda klasa betonu ma swoje specyficzne zastosowanie w zależności od wymagań projektu. Na przykład, beton klasy C20/25 jest często stosowany w fundamentach budynków mieszkalnych, ponieważ zapewnia odpowiednią wytrzymałość na ściskanie. W przypadku budynków przemysłowych lub obiektów narażonych na większe obciążenia, wybiera się beton klasy C30/37 lub wyższej. Oprócz klasy betonu, ważne jest również stosowanie odpowiednich dodatków, które poprawiają właściwości betonu, takich jak odporność na wilgoć czy mrozoodporność.
Klasa betonu i jej wpływ na wytrzymałość fundamentów
Klasy betonu mają kluczowe znaczenie dla wytrzymałości fundamentów. Klasa C20/25, na przykład, oznacza, że beton ma wytrzymałość na ściskanie wynoszącą 20 MPa po 28 dniach. Jest to wystarczające dla większości budynków jednorodzinnych. Natomiast klasa C30/37, z wytrzymałością 30 MPa, jest zalecana dla bardziej obciążonych konstrukcji, takich jak hale przemysłowe.
| Klasa betonu | Wytrzymałość (MPa) | Typowe zastosowanie |
| C20/25 | 20 | Budynki mieszkalne, małe obiekty |
| C30/37 | 30 | Hale przemysłowe, budynki komercyjne |
| C40/50 | 40 | Obiekty narażone na wysokie obciążenia, mosty |
Izolacja przeciwwilgociowa jako kluczowy element ochrony
Izolacja przeciwwilgociowa jest niezwykle ważnym elementem w projektach fundamentów, ponieważ chroni konstrukcję przed działaniem wody gruntowej oraz wilgoci. Właściwe zabezpieczenie fundamentów przed wilgocią zapobiega problemom, takim jak osłabienie struktury, pleśń czy korozja zbrojenia. Izolacja może być realizowana za pomocą różnych materiałów, takich jak folie polietylenowe, membrany bitumiczne czy specjalne masy uszczelniające. Wybór odpowiednich materiałów powinien być dostosowany do lokalnych warunków gruntowych i klimatycznych, aby zapewnić maksymalną skuteczność.Czytaj więcej: Jak położyć folię na fundament, aby uniknąć problemów z wilgocią
Najczęstsze błędy przy czytaniu projektów fundamentów i jak ich unikać
Podczas interpretacji projektów fundamentów często występują typowe błędy, które mogą prowadzić do poważnych konsekwencji. Jednym z najczęstszych błędów jest niedokładne odczytanie wymiarów, co może skutkować nieprawidłowym posadowieniem fundamentów. Ważne jest, aby dokładnie porównywać rysunki z opisem technicznym oraz zwracać uwagę na oznaczenia wysokościowe, które wskazują poziom posadowienia. Należy również upewnić się, że wszystkie elementy są zgodne z obowiązującymi normami budowlanymi.
Innym powszechnym błędem jest ignorowanie konsultacji z fachowcami. W przypadku wątpliwości dotyczących interpretacji rysunków, warto skonsultować się z architektem lub inżynierem budowlanym. Ich doświadczenie i wiedza mogą pomóc w uniknięciu poważnych problemów konstrukcyjnych. Zawsze warto również przeprowadzić dokładny przegląd dokumentacji, aby upewnić się, że wszystkie zmiany zostały odpowiednio udokumentowane i zatwierdzone przez odpowiednie osoby.
Jak rozpoznać i poprawić błędy w interpretacji rysunków
Aby skutecznie rozpoznać i poprawić błędy w interpretacji rysunków fundamentów, warto zastosować kilka metod. Po pierwsze, należy regularnie porównywać rysunki z opisem technicznym, aby upewnić się, że wszystkie elementy są zgodne. Warto również zasięgnąć opinii innych specjalistów, takich jak inżynierowie czy architekci, którzy mogą dostrzec błędy, które umknęły naszej uwadze. Kolejnym krokiem jest przeanalizowanie każdej zmiany w projekcie, aby upewnić się, że została ona odpowiednio udokumentowana i zatwierdzona przez odpowiednie osoby.
Wskazówki dotyczące konsultacji z fachowcami w budownictwie
Konsultacje z fachowcami w budownictwie są kluczowe dla prawidłowej interpretacji projektów fundamentów. Warto skorzystać z wiedzy i doświadczenia architektów, inżynierów budowlanych oraz inspektorów nadzoru budowlanego, aby uniknąć potencjalnych błędów. Fachowcy mogą pomóc w zrozumieniu skomplikowanych rysunków oraz doradzić w kwestiach technicznych, co przekłada się na bezpieczeństwo i trwałość budowli. Regularne konsultacje z ekspertami mogą również pomóc w dostosowywaniu projektu do zmieniających się warunków gruntowych oraz lokalnych przepisów budowlanych.
Nowoczesne technologie w analizie projektów fundamentów
W dobie cyfryzacji, nowoczesne technologie, takie jak modelowanie informacji o budynku (BIM), stają się nieocenionym narzędziem w procesie projektowania i analizy fundamentów. Dzięki BIM, architekci i inżynierowie mogą tworzyć trójwymiarowe modele budynków, które umożliwiają wizualizację wszystkich elementów konstrukcyjnych, w tym fundamentów, w sposób bardziej zrozumiały i interaktywny. Tego rodzaju podejście pozwala na wcześniejsze wykrywanie potencjalnych błędów oraz lepsze planowanie prac budowlanych, co znacząco zwiększa efektywność i bezpieczeństwo projektów.Dodatkowo, wykorzystanie analiz numerycznych i symulacji komputerowych umożliwia ocenę zachowania fundamentów w różnych warunkach obciążeniowych i gruntowych. Dzięki tym technologiom można przewidzieć, jak fundamenty będą reagować na zmiany w otoczeniu, takie jak wahania poziomu wód gruntowych czy zmiany obciążeń. Wprowadzenie takich innowacji do praktyki budowlanej nie tylko poprawia jakość projektów, ale także przyczynia się do bardziej zrównoważonego rozwoju budownictwa, minimalizując ryzyko błędów i zwiększając trwałość konstrukcji.
