Dobór kabla sieciowego zaczyna się od materiału, a dopiero później od kategorii czy marki. W praktyce to właśnie żyła, ekran, izolacja i płaszcz zewnętrzny decydują o tym, czy połączenie będzie stabilne, odporne na zakłócenia i gotowe na PoE. W tym tekście rozkładam ten temat na czynniki pierwsze: pokazuję, z czego składa się taki kabel, jakie materiały mają sens w domu i biurze oraz kiedy oszczędność kończy się problemami.
Najważniejsze informacje o kablu do sieci
- Najbezpieczniejszym wyborem do instalacji stałej jest pełna miedź, nie tańsze zamienniki typu CCA.
- W typowej sieci Ethernet obowiązuje limit 100 m kanału, z czego 90 m przypada na tor stały, a reszta na patchcordy.
- U/UTP jest najprostszy i elastyczny, a F/UTP, U/FTP czy S/FTP lepiej radzą sobie z zakłóceniami, ale są sztywniejsze.
- PVC sprawdza się wewnątrz budynków, LSZH wybiera się tam, gdzie ważniejszy jest niższy dym przy pożarze, a PE częściej trafia na zewnątrz.
- Do gniazd i tras w ścianach zwykle stosuje się kabel instalacyjny na żyłę stałą, a do krótkich połączeń między urządzeniami - elastyczny patchcord.
- Przy PoE, kamerach i dłuższych odcinkach oszczędność na materiale przewodu najszybciej wychodzi bokiem.
Z czego składa się kabel do sieci i dlaczego to ma znaczenie
Patrzę na taki kabel przede wszystkim jak na zestaw warstw, a nie jeden uniwersalny produkt. W środku są cztery pary przewodów, każda para jest skręcona z inną gęstością, a całość otacza izolacja, czasem ekran i płaszcz zewnętrzny. To właśnie skręcenie żył ogranicza przesłuchy, czyli niepożądane „przesiąkanie” sygnału między parami, a to ma bezpośredni wpływ na stabilność transmisji.
Najprostszy model budowy wygląda tak:
- żyła przewodząca - zwykle miedziana, odpowiada za transport sygnału i ewentualnie zasilania,
- izolacja żyły - oddziela przewody od siebie i utrzymuje geometrię pary,
- para skręcona - redukuje zakłócenia i pomaga zachować parametry transmisyjne,
- ekran - dodatkowa bariera przeciw zakłóceniom elektromagnetycznym,
- płaszcz zewnętrzny - chroni kabel mechanicznie i środowiskowo.
W praktyce ważna jest też grubość przewodnika. Często spotkasz oznaczenie AWG, czyli skalę średnicy żyły: im niższa liczba, tym grubszy przewodnik. Grubsza żyła zwykle lepiej radzi sobie z dłuższym odcinkiem i zasilaniem PoE, ale sam kabel bywa przez to mniej giętki. Skoro znamy już konstrukcję, przejdźmy do najważniejszego wyboru: z czego właściwie powinny być wykonane żyły.
Miedź, CCA i linka czy żyła stała
Tu najłatwiej popełnić błąd, bo dwa kable mogą wyglądać bardzo podobnie, a zachowywać się zupełnie inaczej. Ja w instalacjach stałych praktycznie zawsze wybieram pełną miedź, bo daje najstabilniejsze parametry i najlepiej znosi zasilanie urządzeń po tym samym torze, którym płynie dane.
| Materiał żyły | Co daje | Gdzie ma sens | Na co uważać |
|---|---|---|---|
| Pełna miedź | Dobra przewodność, stabilne parametry, lepsza współpraca z PoE | Instalacje stałe, ściany, szachty, dłuższe trasy | Zwykle wyższa cena i większa sztywność niż w tanich zamiennikach |
| CCA (miedziowane aluminium) | Niska cena, mniejsza masa | Raczej krótkie, mniej wymagające połączenia | Wyższy opór, słabsza współpraca z PoE, gorszy wybór do stałej instalacji |
| CCS (miedziowana stal) | Większa wytrzymałość mechaniczna | W okablowaniu sieciowym spotykany rzadko | Jeszcze mniej sensowny do danych i zasilania niż pełna miedź |
Drugie ważne rozróżnienie to żyła stała i linka. Żyła stała, czyli pojedynczy drut, jest sztywniejsza i lepsza do toru w ścianie. Linka składa się z wielu cienkich drucików, więc jest bardziej elastyczna i nadaje się na patchcordy oraz miejsca, gdzie kabel często się rusza. W praktyce oznacza to proste правило: w ścianie i pod tynkiem używam kabla instalacyjnego, a przy sprzęcie i w szafie rack - przewodu elastycznego.
Jeśli ktoś próbuje zaoszczędzić, biorąc CCA do toru stałego, zwykle oszczędza tylko na etapie zakupu. Później pojawiają się problemy z terminacją, PoE, stabilnością i certyfikacją. To dobry moment, żeby przejść do kolejnej warstwy decyzji: ekranowania i powłoki, bo właśnie one decydują o tym, jak kabel zachowa się w konkretnym otoczeniu.
Ekranowanie i powłoka zewnętrzna
Nie każdy kabel musi być ekranowany, ale każdy powinien być dobrany do warunków pracy. W spokojnym mieszkaniu z dala od silnych źródeł zakłóceń wystarczy prostsza konstrukcja. W serwerowni, przy długich trasach równoległych do zasilania albo w pobliżu napędów, oświetlenia przemysłowego czy falowników ekran zaczyna mieć realne znaczenie.

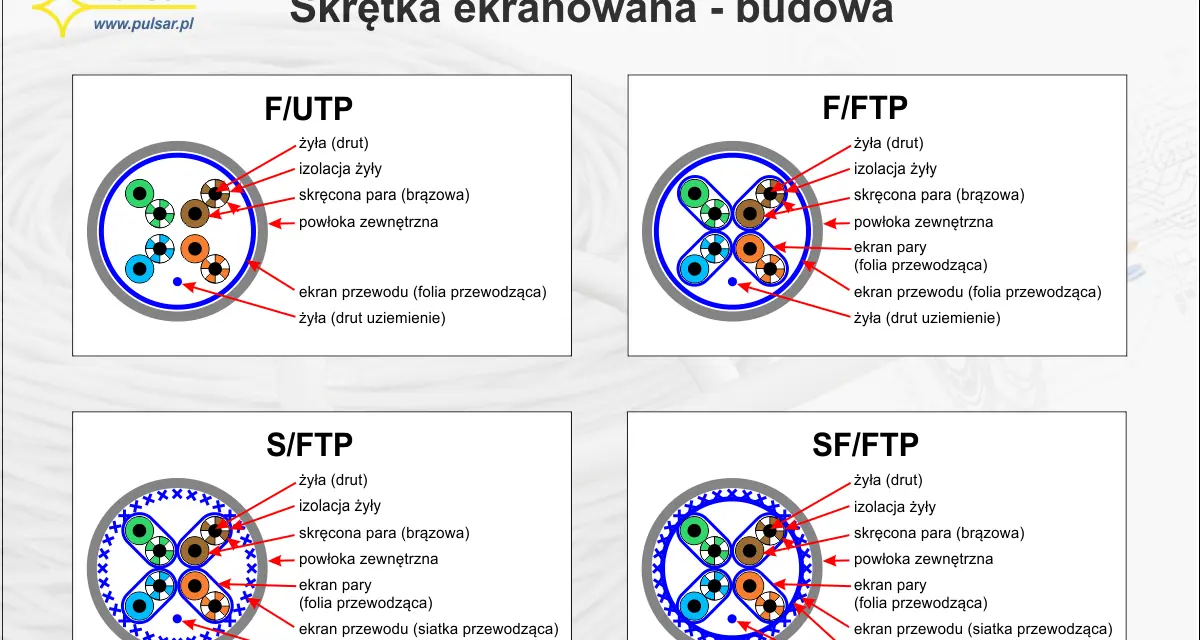

| Oznaczenie | Opis | Zaleta | Minus |
|---|---|---|---|
| U/UTP | Brak ekranu całkowitego i brak ekranowania par | Najbardziej elastyczny, prosty w montażu | Najmniej odporny na zakłócenia |
| F/UTP | Folia dookoła wszystkich par | Dobry kompromis między ochroną a wygodą układania | Sztywniejszy niż U/UTP |
| U/FTP | Każda para ma osobny ekran foliowy | Lepsza separacja par i mniejsze przesłuchy | Trudniejszy montaż, większa sztywność |
| S/FTP | Ekran pleciony na całości i folia na parach | Najlepsza ochrona w trudnym środowisku | Najbardziej wymagający przy układaniu i zakończeniu |
Warto pamiętać, że ekran nie jest magicznym ulepszaczem. Jeśli kabel jest źle zarobiony, zbyt mocno zagięty albo zakończony byle jak, dodatkowa warstwa ochrony nie uratuje całej instalacji. Ja traktuję ekranowanie jako odpowiedź na realny problem, a nie jako obowiązkowy dodatek do każdego pomieszczenia.
Powłoka zewnętrzna jest równie ważna jak sam ekran. Najczęściej spotkasz trzy materiały:
| Materiał płaszcza | Gdzie stosować | Największa zaleta | Ograniczenie |
|---|---|---|---|
| PVC | Wnętrza budynków, typowe trasy biurowe i domowe | Jest miękkie, tanie i łatwe w prowadzeniu | Nie jest najlepszym wyborem tam, gdzie liczy się ograniczenie dymu przy pożarze |
| LSZH | Obiekty użyteczności publicznej, szachty, strefy ewakuacyjne | Ogranicza emisję dymu i halogenów | Bywa sztywniejsze i mniej wybacza ciasne prowadzenie |
| PE | Na zewnątrz, w miejscach narażonych na wilgoć i UV | Lepsza odporność środowiskowa | To nie jest typowy materiał do wnętrz, zwłaszcza tam, gdzie liczą się wymagania ppoż. |
Jeśli kabel ma iść przez elewację, garaż, ogród albo między budynkami, sama powłoka PVC zwykle nie wystarczy. Na zewnątrz szukałbym wersji przeznaczonej do pracy w takich warunkach, często z odpornością UV, a czasem także z wypełnieniem żelowym. Z tym zapasem wiedzy łatwiej już dobrać kabel do konkretnego miejsca, a nie tylko do opisu na opakowaniu.
Jak dobrać kabel do domu, biura i trasy zewnętrznej
Gdybym dziś kompletował instalację od zera, nie zaczynałbym od samej kategorii, tylko od scenariusza użycia. To właśnie miejsce montażu, liczba urządzeń, poziom zakłóceń i potrzeba zasilania PoE powinny prowadzić decyzję. Sama „szybkość z pudełka” niewiele znaczy, jeśli kabel po roku pracy zaczyna sprawiać kłopoty.
| Scenariusz | Co wybrać | Dlaczego |
|---|---|---|
| Dom i mieszkanie | Pełna miedź, zwykle U/UTP lub F/UTP, PVC wewnątrz | Wystarczy do typowych urządzeń, a montaż jest prostszy i tańszy |
| Nowa instalacja z myślą o przyszłości | Cat 6, a przy większym zapasie Cat 6A | Cat 6A utrzymuje 10 Gb/s na 100 m, więc daje wyraźnie większy margines |
| PoE, kamery, punkty dostępowe, wideodomofon | Pełna miedź, lepiej grubsza żyła, rozsądne ekranowanie w razie zakłóceń | Tu kabel przenosi nie tylko dane, ale też energię, więc opór ma większe znaczenie |
| Szafa rack i połączenia między urządzeniami | Linka, czyli patchcord elastyczny | Lepiej znosi częste przepinanie i ciasne promienie gięcia |
| Trasa zewnętrzna | Powłoka PE lub inna wersja outdoor, najlepiej odporna na UV i wilgoć | Wewnętrzne kable szybko starzeją się w słońcu i wilgoci |
W domowych warunkach nadal często wystarcza Cat 5e, jeśli celem jest stabilne 1 Gb/s. Ale jeśli układasz przewód dziś i nie chcesz wracać do ścian za dwa lata, ja zwykle patrzę co najmniej na Cat 6, a przy bardziej rozbudowanej instalacji - na Cat 6A. Cat 6 potrafi obsłużyć wyższe prędkości na krótszych odcinkach, natomiast Cat 6A daje bezpieczniejszy margines na pełnym dystansie 100 m. To ważne zwłaszcza wtedy, gdy sieć ma obsłużyć więcej urządzeń, większy transfer i zasilanie PoE jednocześnie.
Dobór materiału to więc nie akademicka dyskusja. W praktyce chodzi o to, czy kabel będzie pracował w lekkich warunkach domowych, w zagęszczonej infrastrukturze biurowej, czy może na zewnątrz, gdzie dochodzi wilgoć, temperatura i promieniowanie UV. Tę różnicę widać dopiero po czasie, dlatego warto ją przemyśleć przed zakupem.
Najczęstsze błędy przy zakupie i montażu
W instalacjach sieciowych powtarzają się niemal te same pomyłki. Najgorsze jest to, że wiele z nich wychodzi dopiero po zamknięciu ścian albo po podłączeniu kilku urządzeń w tej samej szafie. Właśnie dlatego wolę uprzedzać je na etapie wyboru materiału.
- Wybór CCA do instalacji stałej - kabel wygląda podobnie jak miedziany, ale gorzej znosi obciążenie i PoE.
- Użycie linki w ścianie - przewód elastyczny jest świetny na krótki patchcord, ale nie na tor instalacyjny.
- Mieszanie różnych typów zakończeń - kabel, keystone, wtyk i patchpanel powinny być dobrane do jednej konstrukcji, a nie składane przypadkowo.
- Zbyt ostre zginanie - nawet dobry kabel traci parametry, gdy jest łamany przy narożniku albo ściągany opaską zbyt mocno.
- Ignorowanie zakłóceń - prowadzenie przewodu równolegle do zasilania, transformatorów czy napędów bez żadnej ochrony to proszenie się o problemy.
- Zakup tylko po kategorii - nadruk Cat 6 nic nie znaczy, jeśli reszta konstrukcji jest słaba albo wykonana z taniego stopu.
Ja zwracam też uwagę na jeden detal, o którym początkujący często zapominają: cały tor ma znaczenie, nie tylko sam przewód. Jeśli na końcach są źle zarobione wtyki, a po drodze pojawiają się niepasujące komponenty, najlepszy materiał i tak nie da oczekiwanego efektu. To dlatego w praktyce liczy się nie tylko „co kupuję”, ale też „jak to będzie zakończone i gdzie poprowadzone”.
Co sprawdzam, zanim zamówię kabel na całą instalację
Jeśli miałbym zostawić jedną prostą zasadę, brzmiałaby ona tak: dobieraj materiał do warunków, a nie do samej ceny. Do instalacji stałej biorę pełną miedź, do połączeń ruchomych linkę, do trudniejszych środowisk ekran i odpowiednią powłokę, a do zewnętrznych tras materiał przystosowany do wilgoci i słońca.
Przed zakupem sprawdzam jeszcze cztery rzeczy: czy kabel będzie pracował z PoE, czy idzie w ścianie czy na wierzchu, czy w pobliżu są silne źródła zakłóceń oraz czy inwestor chce tylko „żeby działało”, czy też ma to być instalacja z zapasem na kolejne lata. To prosty filtr, ale bardzo skuteczny. Właśnie on odróżnia przypadkowy zakup od sensownie zaprojektowanego okablowania.
Jeśli wybierzesz materiał rozsądnie na starcie, sieć odwdzięczy się stabilnością, mniejszą liczbą awarii i spokojem przy późniejszej rozbudowie.
