Przewód YDYp to jeden z tych elementów, które znikają pod tynkiem, ale decydują o bezpieczeństwie całego domu. W instalacjach mieszkaniowych liczy się nie tylko przekrój żyły, lecz także sposób prowadzenia przewodu, temperatura otoczenia i to, czy kabel pracuje w obwodzie oświetlenia, gniazd czy sterowania ogrzewaniem. Ten tekst porządkuje najważniejsze informacje: od budowy i oznaczeń, przez dobór przekroju, po różnice względem innych przewodów i błędy montażowe.
Najważniejsze rzeczy, które warto wiedzieć przed zakupem przewodu
- Płaski przewód instalacyjny jest przeznaczony do stałych instalacji w domu, najczęściej pod tynkiem, w tynku lub na tynku.
- Do oświetlenia zwykle wybiera się 3x1,5 mm², a do gniazd 3x2,5 mm², ale ostatecznie decyduje obciążenie i długość trasy.
- W pobliżu ogrzewania liczy się temperatura otoczenia i odstęp od gorących elementów; nie każdy odcinek trasy da się poprowadzić bez osłony.
- Przewód płaski ułatwia układanie w bruzdach, ale nie zastępuje właściwego projektu, zabezpieczeń i pomiarów.
- Najczęstsze błędy to zbyt mały przekrój, prowadzenie w złych warunkach i zakładanie, że jedna rolka pasuje do wszystkiego.
Czym jest płaski przewód instalacyjny i kiedy się go stosuje
To przewód do instalacji stałych, z miedzianymi żyłami jednodrutowymi i izolacją PVC, który stosuje się w budynkach mieszkalnych oraz usługowych. Według kart katalogowych producentów, takich jak NKT, typowe wykonanie pracuje przy napięciu 450/750 V, a maksymalna temperatura żyły sięga 70°C; przy układaniu trzeba też liczyć się z minimalną temperaturą montażu rzędu -5°C. W praktyce ten przewód trafia do ścian, pod tynk, do bruzd, kanałów i miejsc, gdzie instalacja ma pozostać nieruchoma przez lata.
Najprościej: wybieram go tam, gdzie przewód ma zasilać coś na stałe, a nie ma być wygodnym przedłużaczem ani kablem do ruchomego sprzętu. To dobry wybór do obwodów oświetleniowych, gniazd w mieszkaniach, zasilania sterowników i części obwodów pomocniczych w kotłowni, o ile trzymam się zaleceń producenta urządzenia i projektu instalacji. Płaski profil pomaga zwłaszcza wtedy, gdy chcę schować przewód w wąskiej bruździe i zależy mi na równym ułożeniu pod tynkiem.
Ta budowa brzmi prosto, ale diabeł tkwi w oznaczeniu i parametrach, więc zaraz rozbiorę je na części pierwsze.
Jak czytać oznaczenie i parametry techniczne
W oznaczeniu przewodu najważniejsze są trzy rzeczy: materiał, budowa i sposób montażu. Litera „Y” odnosi się do izolacji i powłoki z PVC, „D” wskazuje na jednodrutową miedzianą żyłę, a „p” oznacza przekrój płaski. Dla użytkownika ważniejsze od samej symboliki jest jednak to, czy przewód ma właściwy przekrój, liczbę żył i napięcie znamionowe zgodne z instalacją.

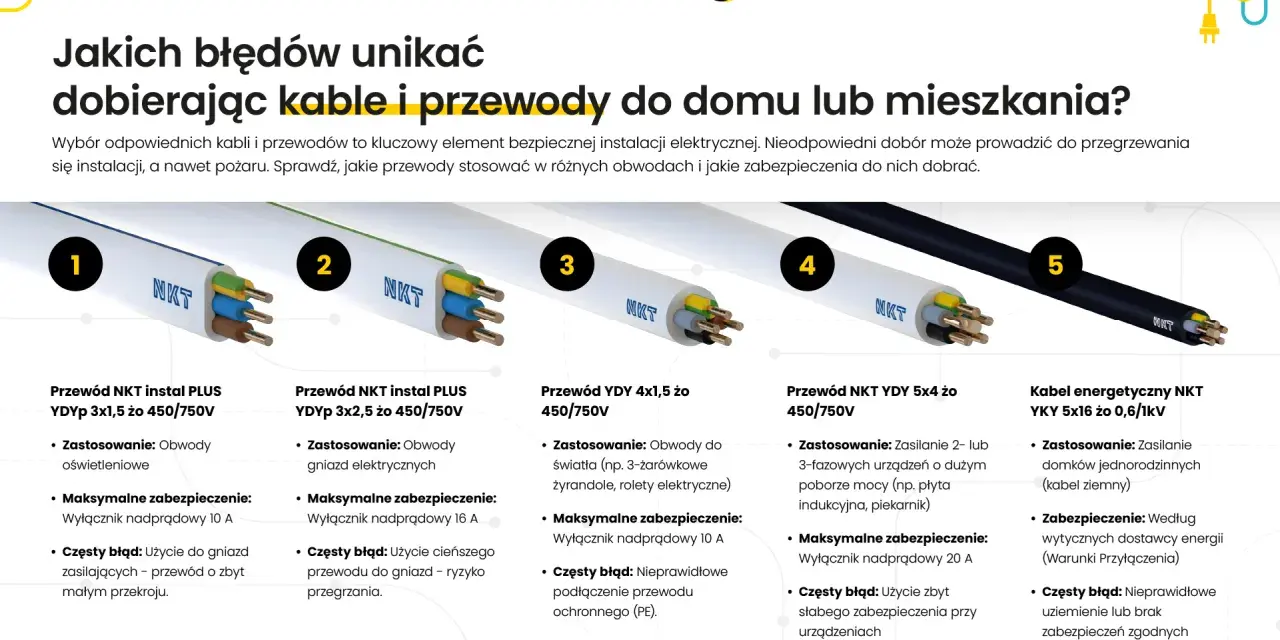

- 3x1,5 mm² - najczęściej obwody oświetleniowe i lekkie sterowanie.
- 3x2,5 mm² - standard dla gniazd wtyczkowych i wielu obwodów domowych.
- 4x1,5 mm² - przy prostych układach oświetleniowych i sterowaniach, gdzie potrzebna jest dodatkowa żyła.
- 5x2,5 mm² - gdy instalacja wymaga większej liczby torów, na przykład przy częściach zasilania trójfazowego lub bardziej złożonym sterowaniu.
W praktyce patrzę też na promień gięcia, odporność temperaturową i kolor żył. W kablach tego typu promień gięcia bywa podawany jako 4d, czyli czterokrotność średnicy przewodu, co ma znaczenie przy ostrych załamaniach w ścianie. To nie jest detal dla pedantów: zbyt ciasne ułożenie przewodu potrafi później utrudnić tynkowanie i zwiększyć ryzyko uszkodzenia izolacji.
Jeśli ten etap jest dobrze odczytany, dobór przekroju staje się dużo prostszy.
Jak dobrać przekrój do oświetlenia, gniazd i obwodów sterowania
W mieszkaniach najczęściej pracuję według dość czytelnego schematu: 1,5 mm² dla oświetlenia i 2,5 mm² dla gniazd. To nie jest święta reguła, ale bezpieczny punkt wyjścia, który dobrze pasuje do typowych obciążeń domowych. Gdy obwód jest długi, mocniejszy albo obsługuje sprzęt o większym poborze prądu, sam przekrój trzeba sprawdzić z elektrykiem lub projektantem, bo liczy się też spadek napięcia i dobór zabezpieczenia.
| Przekrój | Najczęstsze zastosowanie | Na co uważać |
|---|---|---|
| 1,5 mm² | Oświetlenie, lekkie sterowanie, sygnały pomocnicze | Nie przeciążać go większym poborem niż przewidział projekt |
| 2,5 mm² | Gniazda wtyczkowe, część obwodów w kuchni i pomieszczeniach użytkowych | Długa trasa może wymagać analizy spadku napięcia |
| 4 mm² | Obwody o większym obciążeniu, wybrane zasilania pomocnicze | Sprawdź zgodność z aparaturą zabezpieczającą |
| 6 mm² | Bardziej wymagające odcinki zasilania stałego | To już nie jest „uniwersalny” kabel do wszystkiego |
W instalacjach grzewczych ta zasada ma dodatkowe znaczenie, bo urządzenia takie jak pompy obiegowe, sterowniki, siłowniki zaworów czy moduły kotła pracują w różnych warunkach i nie zawsze z tym samym poborem. Sam fakt, że przewód „pasuje” mechanicznie, nie znaczy jeszcze, że pasuje elektrycznie. Ja zawsze traktuję instrukcję urządzenia jako punkt odniesienia, a nie dodatek do projektu.
Dobór przekroju prowadzi mnie wprost do pytania, gdzie ten przewód działa najlepiej, a gdzie zaczynają się ograniczenia.
Gdzie sprawdza się w domu, a gdzie lepiej go nie prowadzić
W domu przewód płaski najlepiej odnajduje się tam, gdzie instalacja jest stała, prowadzona w ścianie i nie jest narażona na częste ruchy ani uszkodzenia mechaniczne. Dobrze pracuje w suchych i wilgotnych pomieszczeniach, pod i w tynku, a także w kanałach lub rurkach instalacyjnych. Właśnie dlatego tak często trafia do mieszkań, domów jednorodzinnych, garaży i kotłowni, w których potrzebne są proste, trwałe odcinki zasilania.
- Do oświetlenia sufitowego i ściennego.
- Do standardowych obwodów gniazd w pokojach, holu i sypialniach.
- Do zasilania sterowników, pomp i części automatyki grzewczej, jeśli dokumentacja urządzenia to dopuszcza.
- Do stałych tras w bruzdach i pod tynkiem, gdzie płaska budowa ułatwia montaż.
Są jednak sytuacje, w których wolę inny przewód albo dodatkową ochronę. Nie prowadzę go bezpośrednio w gruncie, nie wystawiam na długotrwałe działanie promieni UV i nie traktuję jako rozwiązania do miejsc narażonych na wysoką temperaturę od rur grzewczych, komina czy obudowy kotła. Jeśli odcinek przechodzi blisko elementów instalacji ciepła, zabezpieczam trasę zgodnie z projektem, a czasem po prostu zmieniam przebieg przewodu.
Ta praktyka dobrze pokazuje, że instalacja elektryczna i ogrzewanie w domu nie powinny być projektowane osobno na wyczucie.
Jak przewód płaski wypada na tle innych rozwiązań
Najczęściej porównuję go z przewodem okrągłym YDY, żyłą DY i przewodami giętkimi. Każdy z nich ma swoje miejsce, ale ich zastosowanie nie jest wymienne w stu procentach. Poniżej zestawiam to tak, jak robię to przy wyborze materiału do konkretnego remontu.
| Rodzaj przewodu | Mocne strony | Kiedy wygrywa |
|---|---|---|
| Płaski przewód instalacyjny | Łatwe układanie w bruzdach, czytelne prowadzenie w ścianie, dobre do stałych tras | Podtynkowe instalacje mieszkaniowe, szczególnie tam, gdzie liczy się płaski profil |
| Przewód okrągły YDY | Uniwersalność, wygodny w wielu stałych instalacjach | Gdy liczy się klasyczny układ i prowadzenie w kanałach lub rurkach |
| Żyła DY | Prosta pojedyncza żyła do określonych zadań | W rozdzielnicach, puszkach i tam, gdzie projekt przewiduje pojedyncze odcinki |
| Przewód giętki | Elastyczność, łatwe podłączanie ruchomych odbiorników | Przy sprzętach, które są przenoszone lub okresowo podłączane |
Najkrócej mówiąc: w praktyce YDYp wybieram wtedy, gdy instalacja ma być stała i dyskretna, a nie elastyczna. Przewód okrągły bywa wygodniejszy w innych odcinkach trasy, ale sam kształt nie rozwiązuje wszystkiego - liczą się jeszcze przekrój, warunki termiczne i sposób prowadzenia. Właśnie dlatego nie lubię uproszczenia „bierz to, co tańsze”, bo przy elektryce to zwykle kończy się poprawkami.
Zanim jednak zamknie się temat wyboru, warto zejść na poziom montażu i zakupów, bo tam najłatwiej o kosztowne potknięcia.
Montaż, cena i zakupy bez rozczarowań
Przy zakupie patrzę nie tylko na cenę za metr, ale też na producenta, deklaracje właściwości użytkowych i dokładne oznaczenie przekroju. W popularnych przekrojach 3x1,5 mm² i 3x2,5 mm² spotyka się dziś w Polsce mniej więcej takie widełki: około 3-4 zł za metr dla wersji 1,5 mm² oraz około 4,5-6 zł za metr dla 2,5 mm², choć markowe serie albo mniejsze sklepy potrafią wyjść wyżej. W praktyce rolka 100 m potrafi więc kosztować od okolic 300 zł do ponad 500 zł, zależnie od marki i sprzedaży detalicznej.
Warto zwracać uwagę na trzy detale, które często umykają przy zakupie „na szybko”:
- czy przewód ma odpowiednią liczbę żył do danego obwodu,
- czy przekrój odpowiada planowanemu obciążeniu,
- czy nadaje się do warunków, w których ma pracować, zwłaszcza przy temperaturze i prowadzeniu przy ogrzewaniu.
W samej instalacji najczęstsze błędy są przewidywalne. Zbyt płytko wykuta bruzda, prowadzenie przewodu zbyt blisko gorących rur, użycie za małego przekroju „bo przecież działa”, brak dokumentacji zdjęciowej przed tynkowaniem i pominięcie pomiarów końcowych - to właśnie te rzeczy później wracają jako kosztowny problem. Jeśli mam wskazać jeden nawyk, który oszczędza najwięcej nerwów, to będzie nim robienie zdjęć tras przed zakryciem ścian.
Ta końcówka jest najpraktyczniejsza, bo dotyczy już nie teorii, tylko bezpieczeństwa całej instalacji.
Co sprawdzić przed zakryciem instalacji
Przed tynkiem robię prosty przegląd: zgodność przekroju z obwodem, poprawne oznaczenie żył, odstęp od źródeł ciepła, stabilne mocowanie i brak ostrych załamań. To moment, w którym najtaniej poprawić błąd, a najdrożej jest go zostawić. Jeśli przewód prowadzi do strefy związanej z ogrzewaniem, sprawdzam jeszcze raz temperaturę pracy urządzenia i to, czy odcinek nie przechodzi przy elementach nagrzewających się bardziej niż przewidział producent.
- Przewód ma właściwy przekrój dla obciążenia i długości trasy.
- Trasa nie koliduje z rurami grzewczymi, kominami ani gorącymi elementami kotła.
- Instalacja jest przygotowana do pomiarów po zakończeniu prac.
- Wszystkie połączenia i puszki zostaną dostępne zgodnie z zasadami montażu.
Jeżeli miałbym zamknąć temat jednym zdaniem, powiedziałbym tak: ten przewód jest bardzo dobrym wyborem do większości stałych instalacji domowych, ale tylko wtedy, gdy nie traktuje się go jak uniwersalnego rozwiązania do każdego obwodu. W instalacjach mieszkaniowych i grzewczych wygrywa tam, gdzie liczą się prosty montaż, trwałość i poprawnie dobrany przekrój, a przegrywa tam, gdzie temperatura, mechanika albo ruch wymagają innego typu przewodu.
