Dobrze wykonane uziemienie domu to nie detal, tylko element, który decyduje o bezpieczeństwie instalacji, ochronie sprzętu i sensownym prowadzeniu przewodów w ścianach. W praktyce największe błędy nie wynikają z samego uziomu, lecz z późniejszych decyzji: gdzie umieścić GSU, którędy puścić przewody, jak potraktować ściany nośne i kiedy wykonać połączenia wyrównawcze. Poniżej rozkładam temat na części pierwsze, żeby łatwiej ocenić projekt, wykonanie i koszty.
Najważniejsze rzeczy do sprawdzenia przed zamknięciem instalacji
- W nowym domu najrozsądniej planować uziom fundamentowy, bo robi się go najczyściej i najtaniej.
- GSU najlepiej umieścić w przyziemiu, blisko wejścia instalacji, a przewody prowadzić pionowo lub poziomo, bez przypadkowych skosów.
- W ścianach nośnych i żelbetowych bruzdowanie trzeba ograniczać; w gotowym domu często lepsza jest zabudowa lub listwa niż głębokie kucie.
- Sam uziom nie wystarczy, jeśli nie ma połączeń wyrównawczych i pomiarów odbiorczych.
- W 2026 r. koszt może się wahać od kilkuset złotych w nowym budynku do kilku tysięcy przy modernizacji.
Co naprawdę tworzy bezpieczny układ uziemiający

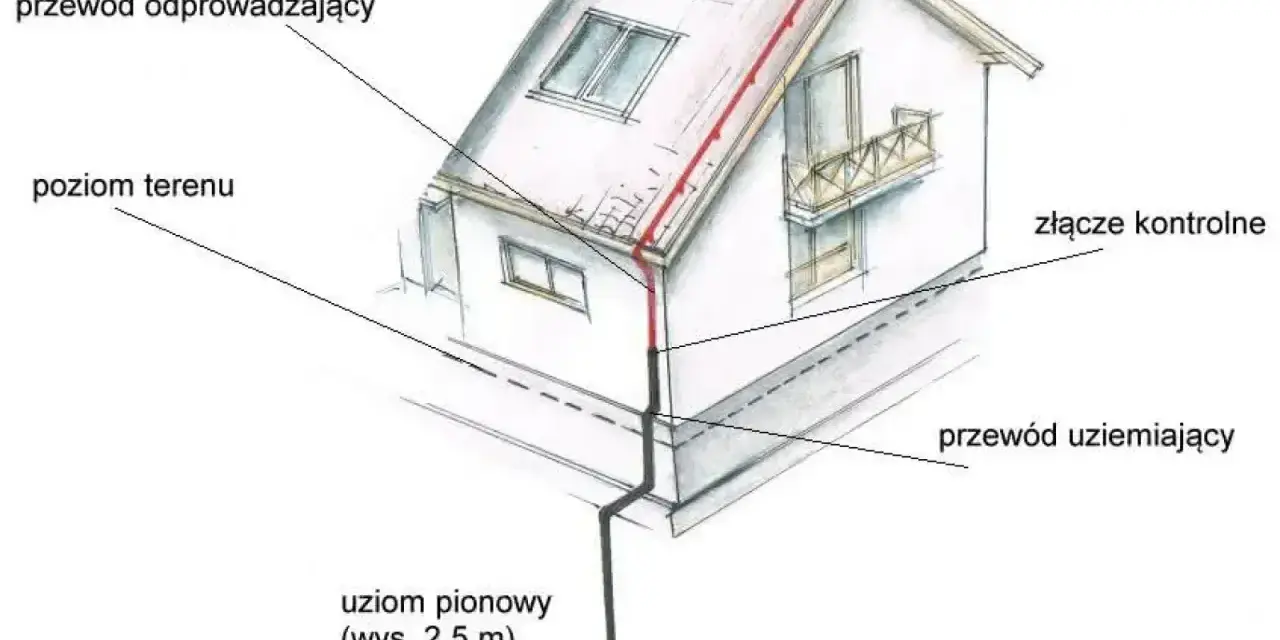

W domu nie chodzi o jeden przewód wbity w grunt, tylko o cały układ: uziom, przewód uziemiający, główną szynę uziemiającą i połączenia wyrównawcze. GSU działa jak centralny punkt, do którego zbiera się przewody ochronne PE oraz metalowe elementy instalacji, tak aby w razie uszkodzenia nie pojawiły się niebezpieczne różnice potencjałów. Ja traktuję ten fragment instalacji jak fundament całej ochrony, bo jeśli tu popełnisz błąd, później trudno go naprawić bez ingerencji w ściany i rozdzielnice.
W praktyce projektowej opieram się na zasadach z PN-HD 60364-5-54, a jeśli budynek ma ochronę odgromową, dochodzą jeszcze wymagania związane z odprowadzaniem udarów przepięciowych. To ważne, bo przy ochronie przeciwporażeniowej liczy się nie tylko rezystancja, ale też impedancja, czyli zachowanie przewodu przy szybkim impulsie prądowym.
Uziom
Uziom to element mający dobry kontakt z gruntem. W nowym budynku najczęściej mówimy o uziomie fundamentowym, bo jest trwały, współpracuje z betonem i nie wymaga później rozkopywania terenu.
Główna szyna uziemiająca
Główna szyna uziemiająca powinna być umieszczona w miejscu łatwo dostępnym, zwykle na najniższej kondygnacji albo w pobliżu rozdzielnicy. To nie jest dekoracja techniczna. Od jej lokalizacji zależy długość przewodów, czytelność tras i liczba przejść przez ściany.
Połączenia wyrównawcze
Połączenia wyrównawcze łączą z systemem ochronnym metalowe rury, elementy konstrukcyjne i inne przewodzące części obce. Właśnie one robią dużą różnicę w codziennym bezpieczeństwie, bo ograniczają ryzyko pojawienia się napięcia na elementach, których domownicy dotykają bez zastanowienia.
Gdy ten układ jest zaprojektowany sensownie, kolejnym krokiem staje się wybór właściwego typu uziomu i dopasowanie go do etapu budowy.
Który rodzaj uziomu ma sens w domu jednorodzinnym
W nowym domu najczęściej wybieram uziom fundamentowy, bo robi się go wtedy, gdy i tak prowadzisz prace ziemne oraz zbrojenie. Metalowy element powinien być otoczony betonem z każdej strony, zwykle z kilkucentymetrową otuliną, więc po wykonaniu nie ma do niego dostępu, ale też nie ma problemu z przypadkowym uszkodzeniem przy późniejszych robotach.
Jeśli dom już stoi, sytuacja się zmienia i wtedy liczy się dostęp do gruntu, ścian oraz miejsca na prowadzenie przewodu do GSU. Poniżej porównuję rozwiązania, które w praktyce spotyka się najczęściej.
| Rodzaj uziomu | Kiedy ma sens | Plusy | Ograniczenia | Orientacyjny koszt |
|---|---|---|---|---|
| Fundamentowy | Nowy dom, etap stanu surowego | Najtrwalszy, niewidoczny, mało podatny na uszkodzenia | Trzeba go zaplanować przed zalaniem fundamentów | około 300-1200 zł dodatkowo |
| Otokowy | Dom istniejący lub brak możliwości wykorzystania fundamentu | Daje dobrą powierzchnię kontaktu z gruntem, łatwy do połączenia z GSU | Wymaga wykopów i odtworzenia terenu wokół budynku | około 1500-4500 zł |
| Szpilkowy | Gdy teren jest ograniczony albo trzeba poprawić parametry po wykonaniu podstawowej instalacji | Mały zakres robót ziemnych, dobre rozwiązanie punktowe | Wynik zależy od gruntu i liczby prętów | około 800-2500 zł |
W praktyce najtańszy jest ten wariant, który robi się od razu, a najdroższy ten, który trzeba dopasować do gotowych ścian i wykończonej posesji. To dlatego etap budowy ma większe znaczenie niż sama nazwa rozwiązania.
Jak poprowadzić przewody przez ściany, żeby nie narobić sobie problemów
Tu najczęściej wychodzą skróty myślowe. Przewód ochronny i połączenia wyrównawcze powinny iść możliwie najkrótszą drogą, ale jednocześnie w taki sposób, żeby dało się je odtworzyć podczas remontu. Ja trzymam się prostej zasady: piony i poziomy, żadnych skosów, żadnego „jakoś to będzie” w ścianie nośnej.
Ściany nośne
W ścianach nośnych bruzdowanie trzeba ograniczać do minimum, bo każda głęboka ingerencja osłabia przegrodę. Jeśli konstrukcja jest z żelbetu albo wielkiej płyty, przypadkowe kucie potrafi narobić więcej szkody niż pożytku, więc lepiej wcześniej przewidzieć przepusty, zabudowę albo prowadzenie po tynku tam, gdzie to dopuszczalne.
Ściany działowe
Tu jest łatwiej, ale nadal nie zwalnia to z myślenia. Bruzda ma być dopasowana do przewodu i osłony, a nie odwrotnie. Przy przejściach przez mur stosuję tuleję albo rurkę osłonową, żeby przewód nie ocierał się o krawędzie i nie był narażony na uszkodzenie przy pracy ściany.
Przeczytaj również: Czym kleić lamele na ścianę, aby uniknąć problemów z montażem?
Zabudowa z płyt g-k
W suchej zabudowie prowadzenie przewodów jest najwygodniejsze, bo trasa jest czytelna i łatwiejsza do serwisu. Problem pojawia się wtedy, gdy ktoś bez planu przebija profile, zostawia luźne przewody albo miesza trasy zasilające z ochronnymi. Wtedy późniejsza naprawa bywa bardziej kłopotliwa niż tradycyjne bruzdowanie.
W peszlu, czyli elastycznej rurze osłonowej, przewód ma większą szansę przetrwać remont bez uszkodzeń. Jeśli ściana ma zostać otynkowana lub zabudowana, warto od razu oznaczyć trasy, bo po kilku miesiącach nikt nie pamięta, którędy dokładnie biegnie instalacja.
Stary dom wymaga innej strategii niż nowy
W modernizacji nie zaczynam od kucia ścian, tylko od diagnozy. Najpierw sprawdzam układ sieci, stan rozdzielnicy, istnienie przewodu ochronnego i to, czy da się sensownie wykonać połączenia wyrównawcze bez rozbierania połowy wykończenia. W domu z dwuprzewodową instalacją samo założenie gniazdek z bolcem nie załatwia sprawy, jeśli nie ma prawidłowo rozwiązanej ochrony po stronie całej instalacji.
Jeżeli układ na to pozwala, trzeba też rozważyć rozdział PEN i uporządkowanie części rozdzielnicy, ale to już decyzja dla elektryka z pomiarami, a nie dla kogoś, kto chce tylko „dodać uziemienie”. W gotowym budynku często lepszą decyzją jest nowa trasa w zabudowie albo w listwie niż głębokie bruzdy, które osłabią przegrodę i zostawią po sobie sporo odtworzeniowych prac.
Przy okazji można rozważyć uziom otokowy albo pionowy, jeśli teren na to pozwala, ale to powinien ocenić fachowiec po oględzinach miejsca. W takich remontach najbardziej opłaca się myśleć systemowo: nie o jednym gniazdku, tylko o całej drodze od gruntu do rozdzielnicy i do metalowych elementów budynku.
Błędy, które najczęściej psują efekt
- Za długa trasa do GSU - przewód zamiast iść krótko i prosto, robi pętle i łuki, a to pogarsza skuteczność układu.
- Bruzdowanie bez sprawdzenia ściany - w nośnych i żelbetowych przegrodach można osłabić konstrukcję szybciej, niż wydaje się przy oględzinach.
- Łączenie przypadkowych metali - miedź, ocynk i wilgoć bez właściwego złącza to prosty przepis na korozję galwaniczną.
- Brak połączeń wyrównawczych - sama bednarka nie chroni rur, pieca i metalowych elementów instalacji.
- Prowadzenie przewodów po skosie - później każdy otwór w ścianie jest loterią, bo nikt nie wie, gdzie biegnie trasa.
- Brak pomiaru końcowego - bez protokołu nie wiesz, czy system naprawdę działa tak, jak powinien.
W praktyce większość tych błędów wynika nie z braku materiału, tylko z pośpiechu. A pośpiech przy instalacji ochronnej jest najgorszym doradcą, bo koszt poprawki rośnie wraz z każdym warstwowym wykończeniem ściany.
Ile kosztuje poprawny montaż i gdzie uciekają pieniądze
Na rynku spotyka się bardzo szerokie widełki, bo cena zależy od etapu budowy, rodzaju gruntu, liczby ścian do rozkuwania i tego, czy trzeba odtwarzać tynki. Najtaniej wychodzi wszystko wtedy, gdy instalacja jest wpisana w projekt i robi się ją przed zamknięciem fundamentów. Gdy budynek już stoi, koszt rośnie głównie przez roboty pomocnicze.
| Element | Orientacyjny koszt | Co zwykle podbija cenę |
|---|---|---|
| Uziom fundamentowy | 300-1200 zł | Etap wykonania, ilość materiału, dojście do miejsca połączenia |
| Uziom otokowy | 1500-4500 zł | Wykopy, odtworzenie nawierzchni, długość otoku |
| Uziom szpilkowy | 800-2500 zł | Głębokość, liczba prętów, jakość gruntu |
| GSU i połączenia wyrównawcze | 200-1200 zł | Liczba punktów, dostęp do rur, odległość od rozdzielnicy |
| Bruzdy i odtworzenie ścian | 30-80 zł/mb | Rodzaj ściany, konieczność tynkowania, trudność dojścia |
| Pomiary odbiorcze | 250-600 zł | Zakres pomiarów i potrzebna dokumentacja |
Jeśli ktoś podaje cenę bez wizji lokalnej, zwykle pomija właśnie ściany, przepusty i odtworzenie wykończenia. To są drobiazgi tylko na papierze - w realnym remoncie robią największą różnicę.
Co warto ustalić przed zamknięciem ścian
Zanim tynki zamkną instalację, sprawdzam kilka rzeczy, bo później każda z nich kosztuje więcej i wymaga większej ingerencji w ściany.
- Gdzie dokładnie znajdzie się GSU i czy będzie do niej swobodny dostęp po wykończeniu.
- Jaką trasą przewód z uziomu do szyny przejdzie przez fundament, przyziemie i ścianę.
- Które ściany można kuć, a które trzeba ominąć albo rozwiązać inaczej.
- Jakie metalowe elementy budynku i instalacji wejdą do połączeń wyrównawczych.
- Kto wykona pomiary i przygotuje protokół odbiorczy.
- Gdzie zostanie zapisana dokumentacja tras przewodów, żeby później dało się wiercić bez zgadywania.
Jeżeli budujesz dom od podstaw, uziemienie domu najłatwiej zaplanować właśnie teraz, zanim ściany znikną pod tynkiem i zabudową. To jeden z tych elementów, których nie widać na co dzień, ale których brak natychmiast wychodzi przy awarii, remoncie albo przepięciu.
