Najważniejsze wymiary paneli fotowoltaicznych warto czytać razem z wagą, mocą i miejscem na dachu, bo sam zapis w milimetrach niewiele mówi jeszcze o tym, czy moduł naprawdę pasuje do konkretnej instalacji. W tym artykule pokazuję, jakie formaty dominują dziś na rynku, czym różnią się panele do domu od większych modułów komercyjnych i na co patrzeć, żeby nie przeliczyć się przy projekcie.
Najkrócej: liczy się nie tylko długość i szerokość, ale też masa, układ dachu i sposób montażu
- Najczęściej spotkasz moduły o szerokości około 1134 mm, a różnice dotyczą głównie długości.
- Do domów jednorodzinnych dobrze sprawdzają się kompaktowe panele, które łatwiej wpasować w połacie z kominami, oknami dachowymi i przerwami montażowymi.
- Większe moduły dają wyższą moc jednostkową, ale są cięższe i mniej wygodne na małych dachach.
- Jeden panel waży zwykle od około 16 do 32 kg, więc nośność dachu ma realne znaczenie.
- Przy planowaniu trzeba uwzględnić nie tylko sam moduł, ale też odstępy technologiczne, strefy brzegowe i układ konstrukcji nośnej.
Jakie formaty paneli dominują dziś na rynku
W praktyce rynek ułożył się wokół kilku powtarzalnych formatów. Najbardziej rozpoznawalny jest dziś moduł kompaktowy o wymiarach około 1722 × 1134 × 30 mm, który dobrze pasuje do instalacji dachowych. W większych systemach spotyka się także panele rzędu 2278 × 1134 × 30 mm albo 2384 × 1134 × 35 mm, czyli rozwiązania wyraźnie dłuższe, ale wciąż utrzymane w podobnej szerokości.
To właśnie szerokość stała się w ostatnich latach najbardziej „ułożonym” parametrem. Producenci dążą do podobnych gabarytów, bo ułatwia to projektowanie stringów, transport, logistykę i montaż. Dla użytkownika końcowego oznacza to mniej niespodzianek przy porównywaniu ofert, ale też większą uwagę trzeba dziś zwracać na długość i masę niż na samą moc z tabliczki znamionowej.
| Typowy format | Orientacyjne wymiary | Orientacyjna masa | Najczęstsze zastosowanie |
|---|---|---|---|
| Moduł dachowy kompaktowy | 1722 × 1134 × 30 mm | około 20,8 kg | Domy jednorodzinne, połacie o ograniczonej powierzchni |
| Moduł większej mocy | 2278 × 1134 × 30 mm | około 28-32 kg | Większe dachy, carporty, projekty firmowe |
| Moduł bardzo mocny | 2384 × 1134 × 35 mm | około 29-34 kg | Instalacje komercyjne i duże systemy naziemne |
| Lekki moduł o większej powierzchni | 1990 × 1134 × 30 mm | około 16,3 kg | Dachy o niższej nośności, gdzie masa ma pierwszeństwo |
Wniosek jest prosty: jeśli dwa panele mają podobną szerokość, ale różnią się długością o kilkadziesiąt centymetrów, to na dachu mogą zachowywać się zupełnie inaczej. Ten szczegół wraca potem przy każdym etapie projektu, więc dobrze go zapamiętać już na starcie.
Od czego zależy rozmiar modułu i dlaczego nie ma jednego standardu
Na gabaryty wpływa przede wszystkim liczba ogniw oraz ich format. Dawniej często mówiło się o panelach 60- i 72-ogniwowych, dziś częściej spotyka się moduły half-cut, czyli z ogniwami przeciętymi na pół. Taki układ poprawia pracę panelu przy częściowym zacienieniu i pozwala lepiej zarządzać prądami wewnątrz modułu, ale sam opis „54”, „60”, „72” nie wystarcza już do oceny wymiarów. Trzeba patrzeć na konkretny model, bo technologia mocno zmieniła układ odniesienia.
Różnice wynikają też z klasy zastosowania. Moduły dachowe projektuje się tak, by były łatwiejsze w przenoszeniu i dopasowaniu do połaci. Z kolei większe panele do farm i obiektów przemysłowych mogą być dłuższe i cięższe, bo ich celem jest lepszy uzysk z mniejszej liczby elementów. To nie jest kwestia „lepsze-gorsze”, tylko kompromisu między mocą, logistyką i nośnością konstrukcji.
- Liczba i format ogniw wpływają na długość panelu, ale nie zawsze na jego szerokość.
- Technologia half-cut pozwala zwiększać moc bez radykalnego zmieniania szerokości modułu.
- Typ zastosowania decyduje, czy ważniejsza jest zwartość, czy maksymalna moc jednostkowa.
- Wersje dwuszybowe zwykle są cięższe, bo mają dodatkową warstwę szkła i solidniejszą konstrukcję.
To prowadzi do praktycznego pytania: jak przełożyć sam wymiar panelu na realne miejsce na dachu i koszt montażu?

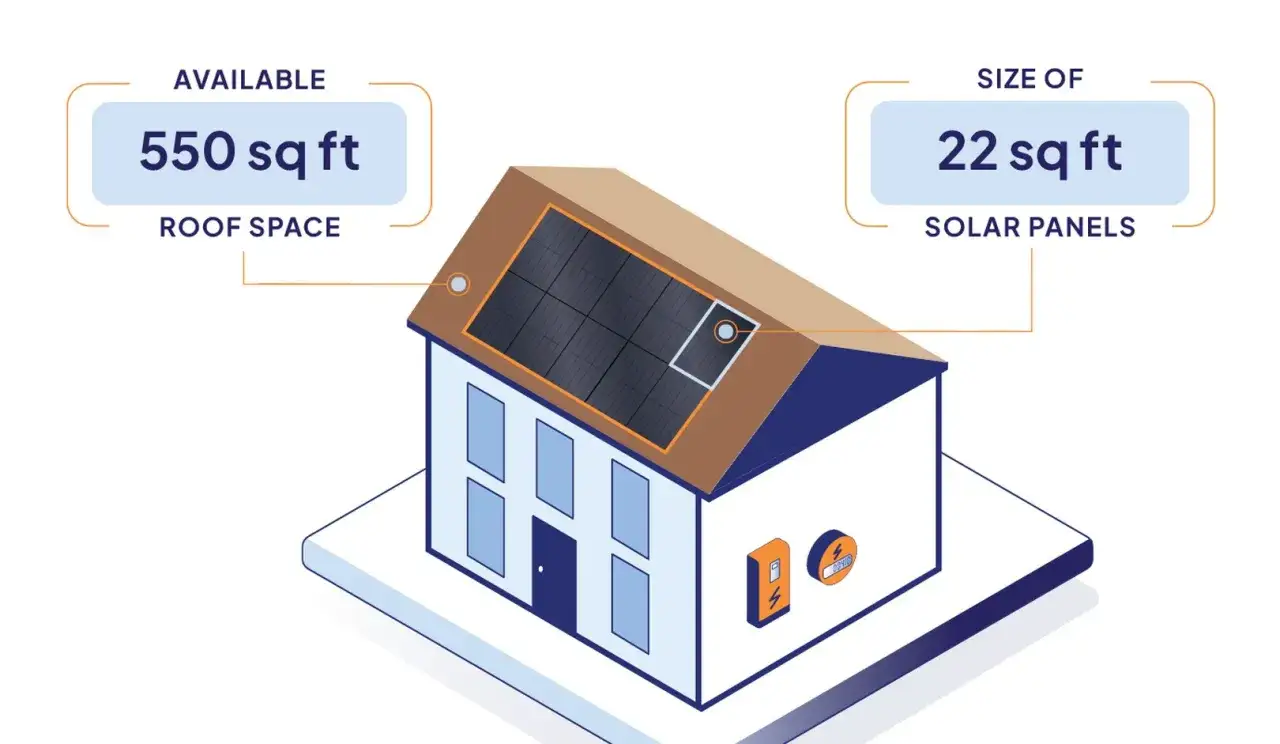

Jak policzyć potrzebną powierzchnię dachu bez zgadywania
Najprostszy sposób to przeliczenie wymiarów na metry kwadratowe. Daje to szybki obraz tego, ile fizycznie miejsca zajmie jeden moduł, zanim doliczy się odstępy montażowe i strefy bezpieczeństwa. Sam panel to jedno, ale w projekcie dachowym zawsze dochodzi jeszcze konstrukcja, mocowania i przerwy między rzędami.
| Wymiary panelu | Powierzchnia jednego modułu | Co to oznacza w praktyce |
|---|---|---|
| 1722 × 1134 mm | około 1,95 m² | Najłatwiejszy format do dachów z ograniczoną przestrzenią |
| 1990 × 1134 mm | około 2,26 m² | Dobry kompromis między wagą a mocą, ale wymaga już więcej miejsca |
| 2278 × 1134 mm | około 2,58 m² | Większy uzysk z jednego modułu, lecz trudniejsze dopasowanie na małym dachu |
| 2384 × 1134 mm | około 2,70 m² | Format częsty w dużych systemach, gdzie liczy się wydajność powierzchniowa |
Jeśli planujesz 10 paneli, realnie potrzebujesz nie 19,5 m², 22,6 m² czy 27 m² „na styk”, tylko więcej. Trzeba doliczyć odstępy między modułami, krawędzie połaci, strefy przy kalenicy i okapie oraz miejsce na obróbki i przejścia kablowe. W praktyce bezpieczniej liczyć z zapasem, bo dach rzadko jest idealnie prostą, pustą płaszczyzną.
Na dachach z lukarną, kominem albo oknami połaciowymi ta różnica bywa kluczowa. Często to nie całkowita powierzchnia dachu ogranicza projekt, tylko liczba pełnowymiarowych miejsc, które da się sensownie wykorzystać.
Jak dobrać panel do dachu i konstrukcji nośnej
Tu zaczyna się część, którą wiele osób bagatelizuje. Ja zawsze patrzę nie tylko na rozmiar panelu, ale też na to, czy dach poradzi sobie z jego ciężarem i czy monterzy będą w stanie go bezpiecznie wnieść, obrócić i osadzić. Moduł o masie około 20 kg jest jeszcze dość wygodny przy pracy na typowym domu jednorodzinnym, ale elementy zbliżające się do 30 kg wymagają już większej ostrożności.
W polskich warunkach ważna jest też nośność na śnieg i wiatr. Panel zamontowany na połaci nie działa w próżni: konstrukcja dachu przenosi obciążenia własne, obciążenia użytkowe oraz siły od warunków pogodowych. Dlatego przy starszych więźbach, lekkich dachach albo budynkach po modernizacji warto dać projektantowi czas na sprawdzenie statyki, zamiast zakładać, że „jakoś się zmieści”.
- Na małych dachach lepiej sprawdzają się moduły krótsze, bo łatwiej je wkomponować między przeszkody.
- Na dużych połaciach większe panele mogą zmniejszyć liczbę elementów, a więc i czas montażu.
- Przy niskiej nośności dachu lepiej wybrać lżejszy moduł niż wyciskać maksymalną moc z cięższego modelu.
- Jeśli instalacja ma zasilać pompę ciepła, układ na dachu trzeba planować pod roczny uzysk, a nie wyłącznie pod maksymalną liczbę sztuk.
Dobór rozmiaru panelu to więc nie kosmetyka, tylko część decyzji o bezpieczeństwie i opłacalności całej instalacji. A skoro tak, trzeba jeszcze umieć czytać kartę katalogową bez pomyłki.
Jak czytać kartę katalogową i nie pomylić mocy z rozmiarem
W kartach technicznych najważniejsze są cztery pozycje: długość, szerokość, grubość i masa. Dobrze jest też spojrzeć na tolerancję wymiarów, bo producenci zwykle dopuszczają odchyłki rzędu kilku milimetrów. To drobiazg, ale przy zwartej zabudowie i precyzyjnym układaniu modułów ma znaczenie.
Druga rzecz to nie mylić mocy z gabarytem. Dwa panele o podobnej mocy mogą mieć różne rozmiary, bo różnią się sprawnością, technologią ogniw i konstrukcją. Z kolei panel o wyższej mocy nie zawsze będzie trudniejszy do zamontowania, jeśli producent zoptymalizował jego układ i wagę. Właśnie dlatego patrzenie tylko na waty bywa mylące.
- Długość i szerokość sprawdź przed doborem mocowań i rozstawu szyn.
- Grubość ramy ma znaczenie przy kompatybilności z zaciskami i klamrami.
- Masa mówi więcej o komforcie montażu niż sama moc znamionowa.
- Układ ogniw podpowiada, czy moduł jest bardziej domowy, czy już wyraźnie komercyjny.
Jeśli w karcie katalogowej widzisz panel 2384 × 1134 mm o mocy ponad 550 W, to sygnał, że masz do czynienia z formatem dużym, a nie z typowym rozwiązaniem do małego dachu. Taki moduł może być świetny, ale tylko wtedy, gdy projekt rzeczywiście daje mu sensowne miejsce.
Co jeszcze sprawdzić przed zamówieniem montażu, żeby uniknąć kosztownej poprawki
Przed podpisaniem umowy robię prostą, ale bardzo skuteczną kontrolę. Najpierw patrzę na rzeczywisty układ połaci, potem na nośność i dopiero później na sam model panelu. To porządek, który oszczędza sporo nerwów, bo pozwala wcześnie wykryć błędy, zanim zamówiony zostanie sprzęt albo ekipa wejdzie na dach.
- Czy na dachu zostaje miejsce po odjęciu kominów, okien, wyłazów i stref brzegowych.
- Czy konstrukcja udźwignie cały zestaw razem z systemem montażowym.
- Czy wybrany format panelu pasuje do planowanego układu szyn i zacisków.
- Czy ekipa ma jak bezpiecznie przenieść moduły na dach bez ryzyka uszkodzenia.
Najbardziej opłacalne instalacje nie zawsze wykorzystują największe moduły. Często wygrywa rozwiązanie lepiej dopasowane do dachu, bo daje mniej kompromisów przy montażu i mniej strat organizacyjnych po drodze. Jeśli mam doradzić jedną rzecz na koniec, to tę: najpierw dopasuj format do budynku, a dopiero potem porównuj moc i cenę za wat. W praktyce właśnie to rozstrzyga, czy instalacja będzie wygodna, bezpieczna i sensowna na lata.
