Budowa zaworu trójdrogowego wygląda prosto tylko na pierwszy rzut oka, bo to niewielki element, który potrafi zdecydować o temperaturze zasilania, ochronie kotła i stabilności całego obiegu. Ja zawsze zaczynam od portów i sposobu przepływu, bo właśnie tam kryje się najwięcej praktycznych różnic między modelami. W tym tekście pokazuję, z czego taki zawór się składa, jak pracuje w trybie mieszania i rozdzielania oraz na co zwrócić uwagę przy doborze do instalacji CO i podłogówki.
Porty, mechanizm i dobór decydują o pracy zaworu
- A, B i AB to nie tylko oznaczenia, ale mapa przepływu, bez której łatwo odwrócić funkcję zaworu.
- W środku pracuje element obrotowy albo liniowy, który dławieniem jednego kanału miesza lub przełącza strumień.
- W instalacjach grzewczych najczęściej liczą się: średnica DN, Kvs, temperatura pracy, szczelność i zgodność z siłownikiem.
- W podłogówce zawór zwykle obniża temperaturę, a przy ochronie kotła utrzymuje wyższy, bezpieczniejszy powrót.
- Najwięcej problemów powodują zły kierunek montażu, za mały przepływ i brak filtracji przed zaworem.
Najpierw odczytaj porty A, B i AB
W praktyce wszystko zaczyna się od króćców. W zaworze trójdrogowym port AB jest zwykle portem wspólnym, a dwa pozostałe - A i B - pełnią rolę wejść albo wyjść, zależnie od tego, czy zawór pracuje jako mieszający, czy rozdzielający. To właśnie od tej konfiguracji zależy, czy zawór podnosi, obniża, czy przełącza temperaturę w obiegu.
Ja patrzę na oznaczenia jeszcze przed montażem, bo sam korpus może wyglądać podobnie, a układ hydrauliczny po podłączeniu zadziała zupełnie inaczej. W jednej konfiguracji do AB wpływa woda zmieszana, w innej ten sam port staje się zasilaniem, które zawór rozdziela na dwa kierunki.
| Port | W trybie mieszania | W trybie rozdzielania |
|---|---|---|
| A | Jeden z dwóch dopływów, zwykle zasilanie o wyższej temperaturze | Jeden z dwóch odpływów do odbiorników |
| B | Drugi dopływ, często chłodniejszy powrót z instalacji | Drugi odpływ do osobnego obiegu |
| AB | Wyjście z wodą o temperaturze pożądanej przez układ | Wejście z jednego źródła, które ma zostać rozdzielone |
Warto zapamiętać jedną rzecz: to, że zawór ma trzy króćce, nie znaczy jeszcze, że każdy model zachowa się tak samo w obu kierunkach. Producent zwykle dopuszcza konkretną funkcję i konkretny kierunek montażu, a przy zaworach mieszających i rozdzielających dopuszczalne ciśnienie zamknięcia bywa różne. Kiedy porty są już jasne, można przejść do tego, co tak naprawdę siedzi wewnątrz korpusu.
Z czego składa się zawór i za co odpowiada każdy element
W środku nie ma magii, ale jest kilka części, które muszą ze sobą współpracować bardzo precyzyjnie. Najważniejsze są: korpus, element regulacyjny, trzpień lub wrzeciono, uszczelnienia, wskaźnik położenia oraz napęd ręczny albo siłownik. W modelach termostatycznych dochodzi jeszcze czuły wkład reagujący na temperaturę.
| Element | Funkcja | Dlaczego ma znaczenie |
|---|---|---|
| Korpus | Tworzy kanały przepływu i utrzymuje ciśnienie robocze | Od materiału korpusu zależy odporność na temperaturę, korozję i odkształcenia |
| Element regulacyjny | Otwiera i przymyka poszczególne kanały | To on decyduje, czy zawór miesza, czy przełącza strumień |
| Trzpień lub wrzeciono | Przenosi ruch z pokrętła lub siłownika na element regulacyjny | Muszą pracować płynnie, bez nadmiernego luzu |
| Uszczelnienia | Zapobiegają przeciekom na styku ruchomych części | Najczęściej odpowiadają za szczelność przy wysokiej temperaturze i po latach pracy |
| Wskaźnik położenia | Pokazuje aktualne ustawienie zaworu | Ułatwia powtarzalną regulację i szybkie sprawdzenie nastawy |
| Pokrętło lub siłownik | Zmienia pozycję elementu wewnętrznego | Ręczne sterowanie jest prostsze, a napęd automatyczny daje dokładniejszą regulację |
| Wkład termostatyczny | Reaguje na temperaturę i sam zmienia położenie przepływu | To rozwiązanie bez zasilania, ale z mniejszą elastycznością niż sterowanie elektroniczne |
W popularnych modelach do ogrzewania spotyka się mosiądz, mosiądz odporny na odcynkowanie, uszczelnienia EPDM oraz trzpienie i tuleje z tworzywa technicznego. To nie jest detal katalogowy dla samego efektu - od tych materiałów zależą szczelność, opory ruchu i trwałość całego zaworu. Gdy znamy budowę, łatwiej zrozumieć sam ruch przepływu, bo właśnie na nim opiera się praca całego układu.
Jak działa mieszanie i rozdzielanie w praktyce
Zawór nie tworzy energii ani przepływu. On tylko steruje tym, ile wody z jednego toru trafi do drugiego. To pompa wymusza ruch medium, a zawór dozowaniem kanałów ustawia żądaną temperaturę albo kierunek przepływu. W praktyce ruch elementu regulacyjnego jednocześnie przymyka jeden kanał i otwiera drugi, dzięki czemu instalacja dostaje dokładnie tyle gorącej wody, ile potrzebuje.
W trybie mieszania dwa strumienie łączą się w jeden o temperaturze pośredniej. W trybie rozdzielania dzieje się odwrotnie: jeden strumień jest kierowany do dwóch odbiorników lub dwóch obiegów. Położenie 45° nie oznacza automatycznie 50/50, bo na rzeczywisty przepływ wpływa charakterystyka zaworu, spadek ciśnienia i opory w samej instalacji.
| Tryb pracy | Co się dzieje w środku | Gdzie ma sens | Na co uważać |
|---|---|---|---|
| Mieszanie | Jeden kanał otwiera się szerzej, drugi jest dławiący lub częściowo zamykany | Podłogówka, obiegi grzejnikowe, ochrona powrotu kotła | Za mały Kvs i zbyt duże opory układu powodują niestabilną regulację |
| Rozdzielanie | Strumień z portu wspólnego przechodzi do jednego z dwóch wyjść | Przełączanie obiegów, priorytet CWU, sterowanie kilkoma gałęziami | Nie każdy model ma takie same dopuszczalne ciśnienie zamknięcia |
W wersji manualnej ustawiasz pozycję pokrętłem. W wersji z siłownikiem robi to sterownik, zwykle na podstawie temperatury zasilania, powrotu albo sygnału z regulatora pokojowego. W wersji termostatycznej rolę „mózgu” pełni wkład reagujący na temperaturę medium, więc zawór sam koryguje przepływ bez elektryki. Kiedy już wiadomo, jak pracuje od środka, naturalnie pojawia się pytanie, które odmiany mają sens w konkretnych instalacjach.
Jakie odmiany spotyka się w ogrzewaniu
W instalacjach grzewczych nie każdy trójdrogowy zawór znaczy to samo. Najczęściej spotykam trzy podejścia: obrotowy zawór mieszający, zawór termostatyczny oraz liniowy zawór regulacyjny. Dochodzi jeszcze wersja kulowa z kanałem typu L lub T, ale ona częściej służy do przełączania niż do precyzyjnego mieszania.
| Odmiana | Jak pracuje | Najczęstsze zastosowanie | Plus | Ograniczenie |
|---|---|---|---|---|
| Obrotowy mieszający | Element wewnętrzny obraca się o określony kąt i dozuje dwa strumienie | Podłogówka, układy grzejnikowe, mieszanie na zasilaniu | Prosty, kompaktowy, dobrze współpracuje z siłownikiem | Wymaga poprawnego doboru Kvs i kierunku montażu |
| Termostatyczny | Wkład reaguje na temperaturę i sam zmienia proporcje przepływu | Ochrona powrotu kotła, stabilizacja temperatury, układy bez zasilania | Samoregulacja, brak elektroniki | Mniej elastyczny niż układ z automatyką |
| Liniowy regulacyjny | Grzybek lub suwak porusza się liniowo, zmieniając przepływ | Większe instalacje, węzły, precyzyjne sterowanie obiegiem | Bardzo dobra regulacja przy odpowiednim napędzie | Zwykle bardziej wymagający w doborze i montażu |
| Kulowy z kanałem L lub T | Kula z wyfrezowanym kanałem przełącza lub miesza przepływ | Prostsze przełączanie obiegów, niektóre układy serwisowe | Wyraźne pozycje pracy, szybkie przełączenie | Gorsza finezja regulacji niż w zaworach typowo mieszających |
W domowym CO najczęściej wygrywa zawór obrotowy, bo jest wystarczająco precyzyjny i nie wymaga rozbudowanej armatury. Zawór termostatyczny wybieram wtedy, gdy priorytetem jest prostota i stabilna temperatura bez sterownika. Jeśli jednak instalacja ma być naprawdę dobrze zestrojona, sam typ zaworu nie wystarczy - trzeba go jeszcze dobrze dobrać do przepływu i temperatury pracy.
Na co patrzeć przy doborze do CO i podłogówki
Dobór zaczynam od przepływu, a nie od samej średnicy rury. To jedna z tych rzeczy, które w praktyce odróżniają instalację działającą poprawnie od takiej, która tylko „jakoś grzeje”. W wielu domowych zaworach spotyka się rozmiary DN15-50, ale sam rozmiar nie mówi jeszcze nic o tym, czy zawór będzie dobrze regulował.
| Parametr | Co oznacza | Praktyczna wskazówka |
|---|---|---|
| DN | Nominalna średnica przyłącza | Dopasuj ją do realnego przepływu i średnicy instalacji, nie tylko do „pasowania gwintu” |
| Kvs | Przepływ przy określonym spadku ciśnienia | Za mały Kvs dusi układ, za duży pogarsza precyzję regulacji |
| Zakres temperatury | Minimalna i maksymalna temperatura medium | W popularnych seriach spotyka się zakresy rzędu od -10°C do 110°C ciągłej pracy i do 130°C chwilowo, ale zawsze sprawdzaj konkretny model |
| Ciśnienie robocze | Odporność korpusu na ciśnienie instalacji | W domowych zastosowaniach często spotkasz PN10 lub PN16 |
| Materiał i uszczelnienia | Trwałość, odporność na korozję i szczelność | Mosiądz, EPDM i tworzywo techniczne sprawdzają się dobrze, ale media z glikolem i jakość wody trzeba sprawdzić osobno |
| Moment napędu | Siła potrzebna do obrócenia zaworu | Siłownik musi mieć zapas momentu, inaczej zawór będzie się zacinał lub pracował skokowo |

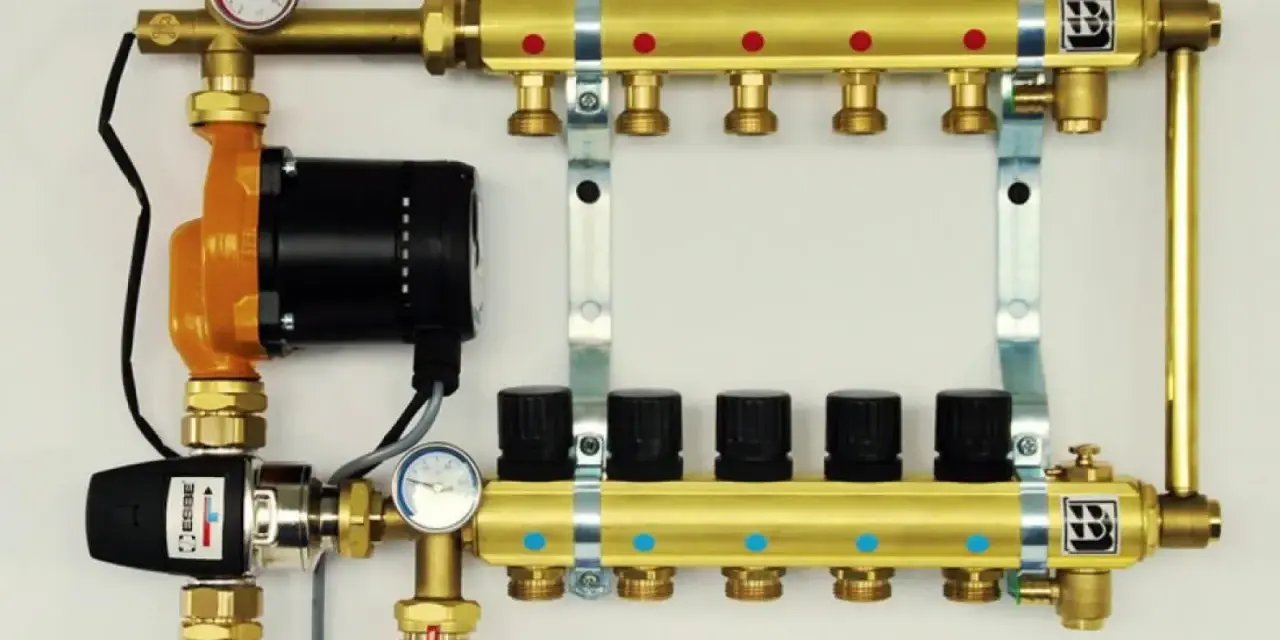

W podłogówce najczęściej szuka się stabilnej temperatury zasilania w okolicach 30-45°C, bo taka wartość pozwala utrzymać komfort bez przegrzewania posadzki. Przy ochronie kotła kluczowe jest z kolei utrzymanie odpowiednio ciepłego powrotu, często na poziomie około 55-60°C, żeby ograniczyć kondensację i korozję niskotemperaturową. To nie są sztywne normy dla każdego przypadku, ale bardzo użyteczne punkty odniesienia. Kiedy zawór jest już dobrany, decydujące stają się montaż i pierwsze uruchomienie.
Montaż i regulacja bez kosztownych pomyłek
Tu najczęściej wychodzą błędy, których nie widać na papierze. Sam zawór może być dobry, ale jeśli zamontujesz go odwrotnie albo bez filtracji, instalacja zacznie pracować nerwowo. W dokumentacjach producentów regularnie pojawia się też zalecenie, by zostawić prosty odcinek rury przed i za zaworem - zwykle kilka średnic, często w praktyce 5-10 x D - żeby ograniczyć turbulencje i ułatwić regulację.
- Sprawdź kierunek przepływu na korpusie i nie opieraj się wyłącznie na intuicji.
- Ustal, czy zawór pracuje jako mieszający, czy rozdzielający, zanim podepniesz króćce.
- Wstaw filtr siatkowy przed zaworem, zwłaszcza jeśli instalacja ma stare odcinki lub pracuje po modernizacji.
- Nie montuj siłownika w pozycji skierowanej w dół, jeśli producent tego nie dopuszcza.
- Po uruchomieniu sprawdź rzeczywistą temperaturę na zasilaniu, a nie tylko pozycję pokrętła.
- Jeśli zawór współpracuje z automatyką, ustaw sterownik tak, by nie „polował” ciągle między skrajnymi pozycjami.
Najczęstsze błędy są zaskakująco powtarzalne: zbyt mały Kvs, zły kierunek montażu, brak filtra, mylenie funkcji mieszającej z rozdzielającą i zbyt agresywna automatyka. To nie są drobiazgi, tylko rzeczy, które później widać jako hałas, wahania temperatury albo brak spodziewanego komfortu. Dlatego po montażu wolę poświęcić kwadrans na pomiary niż potem wracać do awarii „z niewiadomego powodu”.
Trzy decyzje, które najbardziej wpływają na pracę zaworu
Gdybym miał zostawić tylko trzy rzeczy do zapamiętania, wskazałbym właśnie je. Po pierwsze, wybierz właściwą funkcję: mieszanie, rozdzielanie albo stabilizację temperatury. Po drugie, dobierz zawór do przepływu, a nie do samej średnicy przyłącza. Po trzecie, zdecyduj od razu, czy ma pracować ręcznie, termostatycznie czy z siłownikiem.
- Jeśli zawór ma chronić źródło ciepła, ważniejsza jest stabilność powrotu niż „ładny” zakres pokrętła.
- Jeśli ma obsłużyć podłogówkę, liczy się płynna regulacja i przewidywalna reakcja na zmianę temperatury zasilania.
- Jeśli ma tylko przełączać obieg, prostszy model może być lepszy niż bardziej rozbudowany zawór z niedopasowaną automatyką.
W dobrze zaprojektowanej instalacji zawór trójdrogowy nie zwraca na siebie uwagi. I właśnie o to chodzi: ma pracować cicho, przewidywalnie i bez ciągłej korekty. Kiedy porty są poprawnie opisane, element wewnętrzny dobrany do zadania, a montaż wykonany bez skrótów, ten niewielki element potrafi wyraźnie poprawić kulturę pracy całego ogrzewania.
