Dobrze wykonany fundament pod bramę przesuwną decyduje nie tylko o płynnym ruchu skrzydła, ale też o tym, czy cała konstrukcja nie zacznie pracować po pierwszej zimie. Poniżej pokazuję, jak dobrać głębokość i szerokość, jakie zbrojenie ma sens, kiedy trzeba przewidzieć miejsce pod automatykę i które błędy najczęściej psują efekt. Piszę to z perspektywy praktyki: bez ozdobników, za to z liczbami i zrozumiałym układem pracy.
Najważniejsze rzeczy, które warto ustalić przed betonowaniem
- Głębokość dobieram do strefy przemarzania, a nie do „wygodnej” łopaty. W Polsce to zwykle 80-140 cm, zależnie od regionu.
- Typ bramy ma znaczenie: samonośna i szynowa pracują inaczej, więc nie ma jednego uniwersalnego wymiaru.
- Beton klasy C20/25 lub B20-B25 sprawdza się w typowych realizacjach, ale grunt i ciężar skrzydła mogą wymagać lepszego rozwiązania.
- Zbrojenie z prętów 12 mm i strzemion 6 mm to najczęstszy, sensowny układ dla domowej bramy wjazdowej.
- Przepust na przewody trzeba wstawić od razu, bo późniejsze kucie betonu jest niepotrzebnym kosztem.
- Poziom i nośność podłoża są równie ważne jak sam beton. Źle przygotowany grunt potrafi zniszczyć nawet dobrze zbrojoną stopę.
Dlaczego typ bramy zmienia sposób wykonania
Ja zawsze zaczynam od jednego pytania: czy to będzie brama samonośna, czy szynowa? To nie jest detal, bo od tego zależy sposób przenoszenia obciążeń. Brama samonośna nie dotyka podłoża, więc fundament musi przede wszystkim utrzymać wózki jezdne, przeciwwagę i punkt najazdu. Brama szynowa działa inaczej, bo opiera się na szynie prowadzonej przy gruncie, dlatego większe znaczenie ma równa, czysta i stabilna linia podparcia.
| Rodzaj bramy | Co to oznacza dla fundamentu | Na co uważać |
|---|---|---|
| Samonośna | Wymaga stabilnej podstawy pod wózki, przeciwwagę i słupek najazdowy | Geometria, sztywność i odpowiednia długość bloku |
| Szynowa | Potrzebuje równego, czystego podparcia pod szynę oraz pewnego prowadzenia | Błoto, śnieg, liście i zabrudzenia przy torze jezdnym |
W praktyce większość nowoczesnych bram posesyjnych to dziś układ samonośny, więc dalej skupiam się właśnie na nim. To ważne, bo wiele błędów bierze się z mieszania zasad dla obu rozwiązań. Jeśli ktoś zakłada, że każda brama przesuwna zachowuje się tak samo, bardzo szybko kończy z poprawkami po montażu. A to właśnie wtedy fundament okazuje się zbyt krótki, zbyt płytki albo źle ustawiony względem osi wjazdu.
Jak dobrać wymiary bez zgadywania
Nie ma jednego wymiaru, który pasuje do każdej posesji, ale są bezpieczne zakresy, od których warto zacząć. Najważniejsze jest to, żeby fundament znalazł się poniżej strefy przemarzania, bo mróz potrafi podnieść i rozszczelnić nawet solidnie wyglądającą konstrukcję. W polskich warunkach ta strefa zwykle mieści się między 80 a 140 cm, zależnie od regionu. Gdy nie mam projektu geotechnicznego, traktuję 120 cm jako rozsądny punkt odniesienia, a w trudniejszych warunkach idę głębiej.
W gotowych systemach spotyka się też konkretne bloki fundamentowe, na przykład o głębokości 1200 mm i szerokości 800 mm. To dobry sygnał, jak masywny bywa taki element, ale nie jest to uniwersalny wzór do przepisania na każdą bramę. Finalny wymiar zawsze trzeba odnieść do ciężaru skrzydła, szerokości wjazdu, miejsca na napęd i warunków gruntu.
| Parametr | Typowy zakres praktyczny | Co sprawdzam przed betonowaniem |
|---|---|---|
| Głębokość | 80-140 cm, zwykle poniżej strefy przemarzania | Region, rodzaj gruntu, poziom wody gruntowej |
| Szerokość | 35-50 cm w typowych realizacjach; w niektórych systemach więcej | Masa bramy, miejsce na zbrojenie i kotwy, planowany napęd |
| Długość | Zależna od przeciwwagi i słupka najazdowego; warto zostawić zapas montażowy | Instrukcja producenta i sposób otwierania |
| Poziom górnej krawędzi | Około 2-3 cm poniżej docelowej nawierzchni | Grubość kostki lub asfaltu, spadki, odwodnienie |
Jeśli chcesz prostą zasadę do zapamiętania, trzymam się tej: lepiej przewidzieć za dużo miejsca na etapie wykopu niż za mało po związaniu betonu. To jeden z niewielu przypadków, w których nadmiar centymetrów jest dużo tańszy niż późniejsza poprawka.
Jak wykonać fundament krok po kroku
Tu nie ma magii, ale jest kolejność, której nie warto odwracać. W praktyce zaczynam od wytyczenia osi wjazdu i dokładnego sprawdzenia miejsca, w którym będą pracowały wózki, słupek najazdowy oraz ewentualny napęd. Dopiero potem idę w wykop. Jeśli teren jest nierówny albo grunt luźny, nie oszczędzam czasu na przygotowaniu podłoża, bo to właśnie ono decyduje o tym, czy beton będzie stabilny.
- Wyznaczam położenie bramy. Sprawdzam oś wjazdu, szerokość światła i miejsce, w którym skrzydło będzie się chować po otwarciu.
- Wykonuję wykop poniżej strefy przemarzania. W praktyce nie schodzę „na oko”, tylko pilnuję realnej głębokości dla danej lokalizacji.
- Porządkuję dno wykopu. Usuwam luźną ziemię, korzenie i gruz. Jeśli podłoże jest słabe, potrzebne jest lepsze zagęszczenie albo korekta projektu.
- Ustawiam szalunek. Przy gruncie sypkim to konieczność, bo bez szalunku beton potrafi uciec na boki i zmienić wymiar całej podstawy.
- Układam zbrojenie. Pręty muszą być podparte tak, by nie leżały na samym gruncie.
- Wstawiam przepust na przewody. Rura osłonowa to drobiazg, którego brak później bardzo boli.
- Wylewam beton i pilnuję poziomu. Na tym etapie nie da się już naprawić złej osi bez kosztów, więc kontroluję wszystko dwa razy.
Jeżeli korzystasz z systemu montażowego producenta, trzymaj się jego rysunku. W niektórych instrukcjach montaż bramy dopuszcza się po minimum 3 dniach od wykonania fundamentu, ale ja traktuję to jako absolutne minimum technologiczne, a nie sygnał, że beton jest już w pełni gotowy na wszystko. Im cięższa brama i im bardziej wymagający grunt, tym większy sens ma cierpliwość.

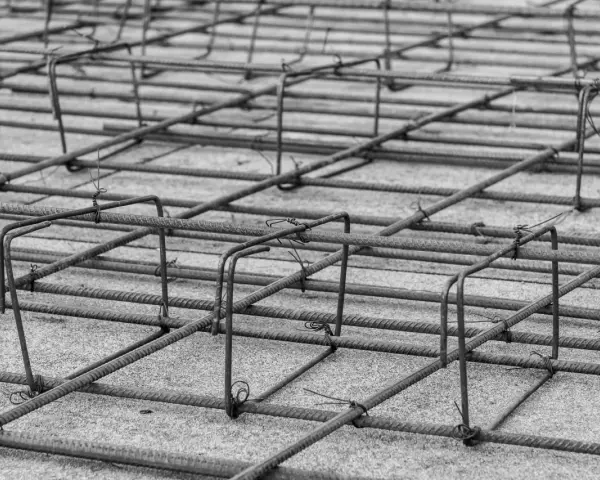

Jakie zbrojenie i beton sprawdzają się najlepiej
Fundament pod bramę nie potrzebuje „pancerza” dla samego efektu. Ma być sztywny, stabilny i odporny na rysy skurczowe oraz siły od pracy skrzydła. W typowych realizacjach dobrze sprawdza się układ z czterema prętami żebrowanymi o średnicy 12 mm, połączonymi strzemionami z pręta 6 mm. Taki zestaw jest częsty w instrukcjach producentów i daje rozsądną równowagę między wytrzymałością a kosztami.
| Element | Praktyczna rekomendacja | Dlaczego to działa |
|---|---|---|
| Beton | C20/25 albo B20-B25, zależnie od systemu i obciążeń | Daje odpowiednią wytrzymałość i trwałość w warunkach zewnętrznych |
| Pręty główne | 4 x 12 mm | Usztywniają fundament i pomagają przenieść obciążenia od bramy |
| Strzemiona | 6 mm, zwykle co 15 cm | Trzymają geometrię zbrojenia i ograniczają jego „rozjechanie” w betonie |
| Przepusty | Rura osłonowa pod przewody zasilające i sterujące | Pozwala później dołożyć automatykę bez kucia fundamentu |
Zbrojenie zawsze ustawiam na dystansach, a nie bezpośrednio na gruncie. To niby oczywiste, ale w praktyce widziałem fundamenty, w których stal „zatonęła” przy samej ziemi i nie pracowała tak, jak powinna. Beton bez prawidłowego ułożenia prętów jest tylko ciężkim blokiem. Z prawidłowym zbrojeniem staje się elementem, który rzeczywiście przenosi obciążenia przez lata.
Najczęstsze błędy, które wychodzą po pierwszej zimie
Najwięcej problemów pojawia się nie wtedy, gdy fundament jest wylewany, tylko po kilku miesiącach użytkowania. Brama zaczyna ciężej chodzić, pojawia się klinowanie, a inwestor dowiaduje się, że „to tylko regulacja”. W rzeczywistości często problem leży głębiej. Złe przygotowanie fundamentu wraca przy mrozie, deszczu i dużym wietrze, czyli dokładnie wtedy, kiedy brama musi działać najsprawniej.
- Zbyt płytki wykop. Jeśli fundament kończy się za wysoko, mróz potrafi go podnieść i przechylić.
- Brak przepustu pod przewody. Potem trzeba kuć beton albo prowadzić kabel po wierzchu, co jest nieestetyczne i mniej bezpieczne.
- Złe wypoziomowanie. Nawet kilka milimetrów różnicy na starcie daje po czasie wyraźny problem z pracą wózków.
- Za słaby grunt pod fundamentem. Beton nie naprawi gliny, nasypu czy rozmokniętej ziemi bez odpowiedniego przygotowania.
- Za mało miejsca na automatykę. Jeśli planujesz napęd później, a nie teraz, musisz zostawić miejsce już na starcie.
- Pośpiech przy montażu. Beton powinien związać tyle, żeby nie pracował pod obciążeniem podczas ustawiania bramy.
Najbardziej zdradliwy błąd to przekonanie, że skoro brama „stoi”, to wszystko jest dobrze. Przy takim elemencie liczy się nie samo stanie, ale płynny ruch w czasie. Dlatego przy ocenie fundamentu patrzę nie tylko na to, czy jest równy na pierwszy rzut oka, lecz także na to, jak zachowa się po deszczu, po przymrozku i po kilku sezonach użytkowania.
Co przygotować pod automatykę i osprzęt
Jeśli brama ma mieć napęd teraz albo w przyszłości, fundament trzeba potraktować jak element instalacyjny, a nie wyłącznie nośny. W praktyce oznacza to jedno: przepusty i miejsce na urządzenia trzeba przewidzieć od razu. Ja lubię zostawiać fragment za słupkiem przelotowym nieco szerszy, zwykle o około 15 cm, bo właśnie tam często trafia napęd lub osprzęt związany z automatyką.
Warto od razu zaplanować:
- rurę osłonową dla zasilania napędu,
- miejsce na przewody do fotokomórek i lampy ostrzegawczej,
- zapas przestrzeni przy słupku najazdowym,
- dostęp do serwisu i ewentualnej regulacji,
- takie ułożenie kabli, żeby nie przecinały później strefy pracy skrzydła.
To jest dokładnie ten fragment, na którym najłatwiej zaoszczędzić kilka minut i stracić kilka godzin później. Jeśli fundament zostanie zalany bez rur osłonowych, każde dołożenie automatyki staje się trudniejsze, droższe i bardziej inwazyjne. Dlatego nawet wtedy, gdy napęd ma pojawić się dopiero za rok, nie odkładam tego na później. Beton nie lubi improwizacji po utwardzeniu.
Na co zostawić sobie zapas już na etapie projektu
Najlepsze fundamenty pod bramę nie są przesadnie „dopieszczone”, tylko rozsądnie przewymiarowane. Ja zawsze zostawiam sobie niewielki margines na warunki gruntu, na błędy wykonawcze i na przyszłą automatykę. To szczególnie ważne, jeśli działka ma spadek, grunt jest gliniasty albo woda po deszczu długo stoi przy wjeździe. W takich miejscach minimalne rozwiązania zwykle szybko pokazują swoje ograniczenia.
Jeżeli mam wskazać trzy rzeczy, które realnie robią różnicę, to są to: głębokość poniżej przemarzania, prawidłowe zbrojenie i dokładne wypoziomowanie. Reszta jest ważna, ale te trzy elementy decydują o tym, czy brama będzie chodzić lekko przez lata, czy zacznie wymagać ciągłych poprawek. Przy większych skrzydłach albo słabym gruncie nie udaję, że „jakoś to będzie” wystarczy. To właśnie wtedy lepiej dołożyć centymetry betonu, niż po zimie rozkuwać gotowy podjazd.
Jeśli chcesz podejść do tematu rozsądnie, traktuj fundament jako część całego systemu: bramy, napędu, podjazdu i odwodnienia. Dopiero wtedy ten element przestaje być zwykłą stopą betonową, a staje się stabilną bazą, która naprawdę pracuje dla konstrukcji, a nie przeciwko niej.
