W praktyce podłączenie grzejnika od dołu wybiera się wtedy, gdy instalacja ma być dyskretna, a rury mają schować się w podłodze lub ścianie. Sam montaż nie jest trudny, ale wymaga dopasowania typu grzejnika, właściwego zaworu i poprawnego rozróżnienia zasilania od powrotu. Poniżej pokazuję, jak to zrobić sensownie, gdzie najczęściej pojawiają się błędy i kiedy dolne zasilanie naprawdę ma przewagę.
Najważniejsze rzeczy, które trzeba ustalić przed montażem
- Sprawdź typ grzejnika jeszcze przed zakupem: centralne D50, wersja prawa/lewa albo model z fabryczną wkładką zaworową.
- Nie zakładaj układu „na oko” - kierunek przepływu i strony przyłączy trzeba czytać ze schematu producenta.
- Najlepszy osprzęt to zwykle zawór termostatyczny na zasilaniu i zawór odcinający na powrocie, często w jednym bloku.
- Odpowietrzenie po montażu jest obowiązkowe, bo nawet dobrze złożony grzejnik potrafi grzać nierówno przez pęcherze powietrza.
- Połączenie krzyżowe zostawiam jako wyjątek, nie jako domyślny sposób podłączenia.
Dlaczego dolne podłączenie grzejnika jest tak popularne
Największą zaletą tego rozwiązania jest estetyka. Rury zasilające i powrotne można poprowadzić nisko, praktycznie niezauważalnie, więc ściana wygląda czyściej, a sam grzejnik nie zdradza od razu całej instalacji. To szczególnie dobrze działa w łazienkach, salonach i przy grzejnikach dekoracyjnych, gdzie widoczna hydraulika po prostu psuje efekt.
Drugi powód jest bardziej techniczny: w nowych instalacjach rury bardzo często wychodzą z podłogi, więc dolne przyłącze jest po prostu naturalnym wyborem. Taki układ ułatwia też późniejsze wykończenie wnętrza, bo nie trzeba prowadzić podejść po ścianie i maskować ich dodatkowymi osłonami. Z mojego doświadczenia właśnie tu najczęściej pojawia się pierwszy błąd myślowy: wiele osób zakłada, że dolne zasilanie samo w sobie poprawia grzanie. Nie - poprawia głównie organizację instalacji, a efekt cieplny zależy od doboru modelu i poprawnego montażu.

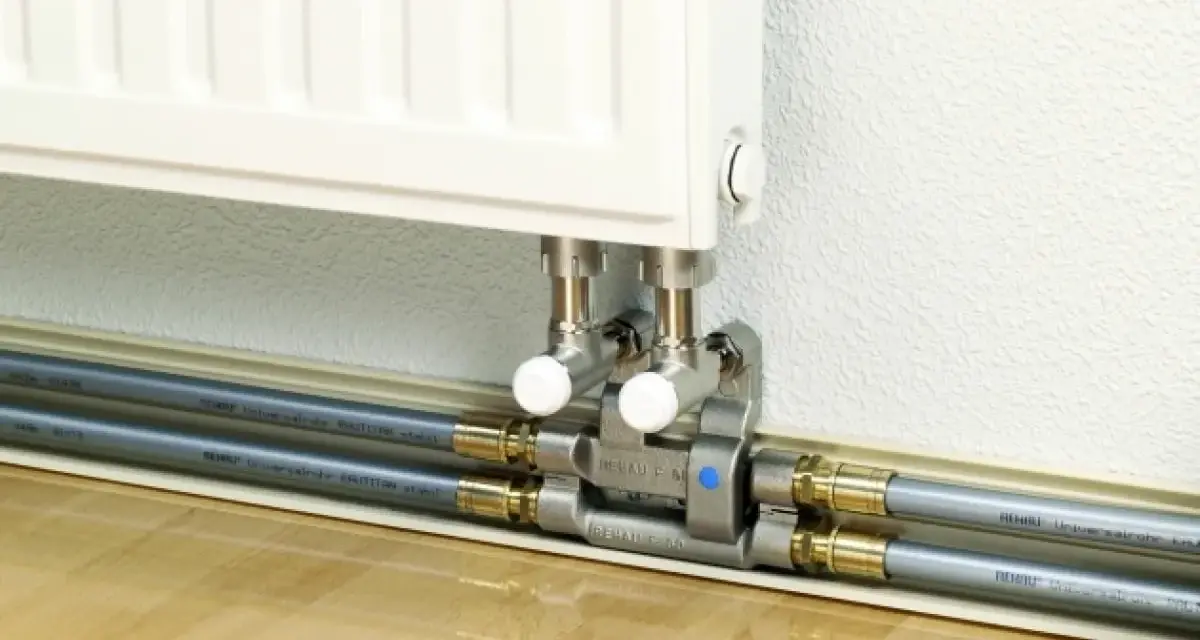

W katalogach producentów spotyka się różne odmiany tego rozwiązania, ale jedna z najczęstszych to centralne przyłącze D50. Według Instal Projekt rozstaw wynosi tam 50 mm, a bardzo często stosuje się zintegrowany blok zaworowy, który łączy regulację i odcięcie w jednym elemencie. To wygodne, ale tylko wtedy, gdy grzejnik i zawory są dobrane do siebie od początku. Kiedy już wiesz, po co wybiera się ten układ, łatwiej przejść do najważniejszego kroku: rozpoznania właściwego typu przyłącza.
Jak rozpoznać właściwy typ przyłącza i nie pomylić strony
Przy dolnym zasilaniu nie wystarczy wiedzieć, że przyłącza są „na dole”. Trzeba jeszcze ustalić, czy masz wariant środkowy, boczny, prawy czy lewy, a w niektórych modelach także sprawdzić, czy grzejnik ma fabryczną wkładkę zaworową. To właśnie na tym etapie rozstrzyga się większość problemów montażowych, bo z zewnątrz wiele modeli wygląda podobnie, ale hydraulicznie różnią się wyraźnie.
| Wariant | Jak wygląda | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| D50 środkowe | Dwa dolne króćce w osi środka, zwykle w rozstawie 50 mm | Łazienki, grzejniki dekoracyjne, instalacje prowadzone z podłogi | Najczęściej wymaga bloku zaworowego i zgodności z instrukcją producenta |

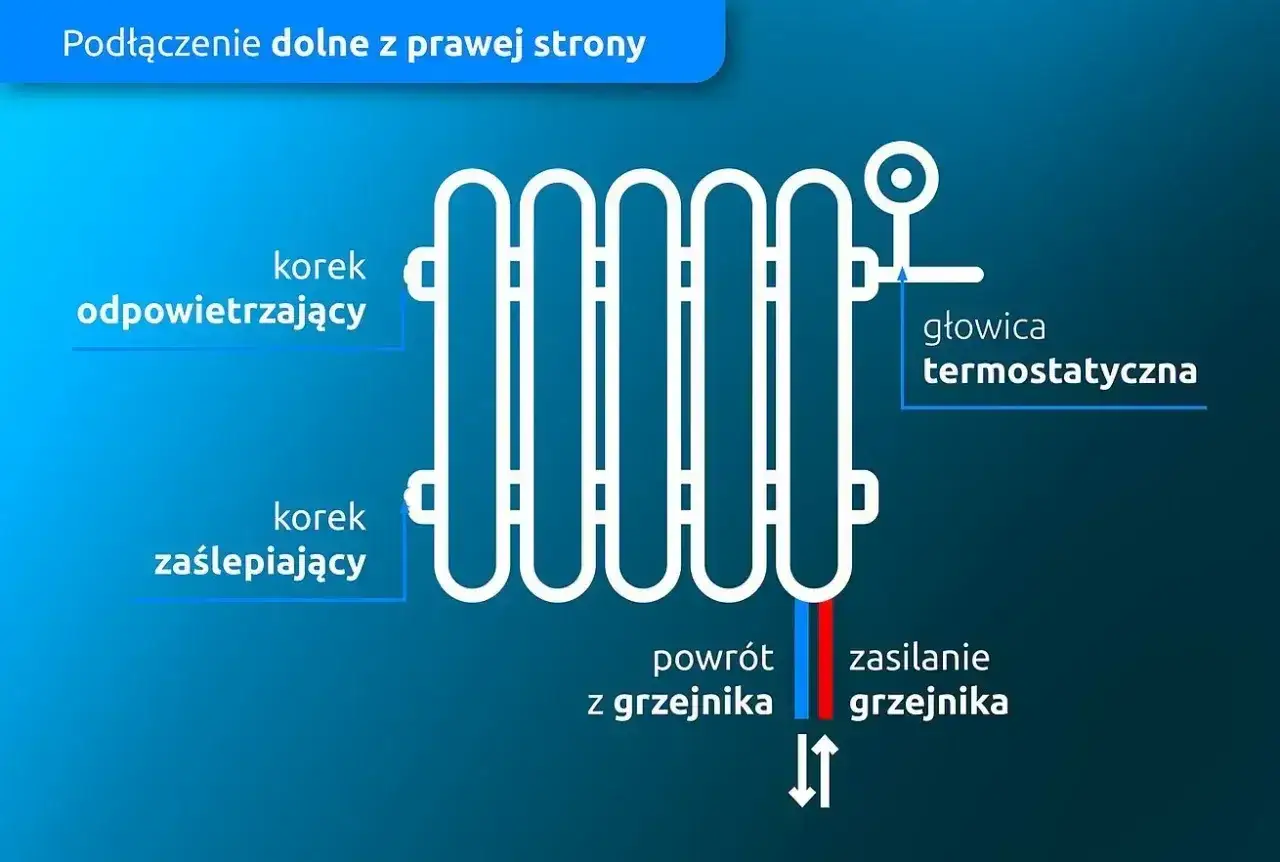

| D50 boczne | Dolne przyłącza są przesunięte na jedną stronę, prawa albo lewa | Gdy podejścia wychodzą z jednej strony i trzeba zachować prosty przebieg rur | Strona musi być zgodna z zamówieniem, bo nie każdy model da się odwrócić |
| Model z wkładką zaworową | Fabrycznie przygotowany do dolnego zasilania, często z gwintem G1/2 | Grzejniki płytowe i część modeli dekoracyjnych | Trzeba sprawdzić kod schematu, położenie zasilania i powrotu oraz komplet korków i odpowietrznika |
Jak podaje Rawlplug, na grzejnikach z dolnym przyłączem zwykle są oznaczenia kierunku przepływu, najczęściej w formie strzałek. To ważniejsze niż przyzwyczajenie instalatora albo intuicja, bo w niektórych modelach dopływ jest po lewej, w innych po prawej, a głowica termostatyczna bywa umieszczona z boku lub w górnej części korpusu. Ja zawsze sprawdzam też, czy na korpusie są oznaczenia Z i P, czyli zasilanie i powrót - to mały detal, który potrafi oszczędzić dużo czasu.
W praktyce warto pamiętać o jeszcze jednej rzeczy: wiele grzejników płytowych ma dwa dolne i cztery boczne otwory G1/2, więc daje pewną elastyczność montażową, ale nie oznacza to pełnej dowolności. Gdy producent przewidział wersję prawą albo lewą, tego nie da się po prostu „obejść” bez konsekwencji. Mając właściwy wariant, można przejść do samego montażu.
Jak montuję grzejnik z dolnym zasilaniem krok po kroku
Przy takim montażu zaczynam od instrukcji, nie od klucza. W grzejniku z dolnym przyłączem schemat montażowy naprawdę ma znaczenie, bo od niego zależy, gdzie trafi zawór termostatyczny, gdzie będzie odcięcie i które króćce trzeba zostawić do odpowietrzenia. Jeśli to grzejnik pod oknem, zwykle zostawiam 10-12 cm od podłogi i co najmniej 10-20 cm od parapetu, żeby nie dusić obiegu powietrza.
- Sprawdzam model grzejnika, stronę podłączenia i schemat na etykiecie lub w dokumentacji.
- Mocuję uchwyty i poziomuję grzejnik tak, aby nie wprowadzać naprężeń w przyłączach.
- Wkręcam zawór termostatyczny na zasilaniu i zawór odcinający na powrocie.
- Łączę rury z grzejnikiem, pilnując uszczelek i nie przeciążając gwintów.
- Zakładam odpowietrznik i sprawdzam, czy wszystkie korki są poprawnie osadzone.
- Napełniam instalację, odpowietrzam grzejnik i obserwuję pierwsze nagrzanie.
Ważne jest też to, by nie dokręcać połączeń „na siłę”. Więcej szkód robi tu nadmierny moment dokręcania niż delikatnie niedociśnięta uszczelka. Jeśli grzejnik ma blok zespolony, korzystam z niego zamiast składać układ z przypadkowych elementów - ten blok porządkuje przepływ i ogranicza ryzyko pomyłki. Na końcu uruchamiam instalację i sprawdzam, czy cały korpus nagrzewa się równomiernie. Jeśli nie, szukam przyczyny od razu, bo po zabudowie dostęp jest już gorszy.
Najczęstsze błędy, które psują efekt
Najwięcej problemów nie wynika z samego grzejnika, tylko z niedopasowania detali. Dolne podłączenie wybacza mniej niż prosty montaż boczny, bo przy źle ustawionych zaworach albo źle dobranej stronie szybciej wychodzą na jaw spadki mocy, szumy i nierówne nagrzewanie.
- Pomylenie zasilania z powrotem - grzejnik potrafi działać, ale słabiej i mniej stabilnie.
- Zamontowanie niewłaściwej wersji prawa/lewa - to częsty błąd przy zakupie „na skróty”.
- Brak odpowietrzenia - góra grzejnika zostaje chłodna, mimo że dół robi się gorący.
- Sztywne wymuszenie rur - naprężenia przenoszą się na gwinty i po kilku cyklach grzania zaczynają się nieszczelności.
- Połączenie krzyżowe bez potrzeby - w instrukcjach producentów pojawia się ostrzeżenie, że takie rozwiązanie może obniżyć moc nawet o około 30%.
Ja nazywam to różnicą między „da się podłączyć” a „będzie działać dobrze”. Przy dolnym zasilaniu właśnie takie różnice decydują o komforcie później, a nie podczas samego montażu. Kiedy błędy są już jasne, warto spojrzeć na jeszcze ważniejsze pytanie: w jakich sytuacjach ten sposób podłączenia jest najlepszy, a kiedy lepiej wybrać prostszy wariant boczny.
Kiedy dolne zasilanie ma sens, a kiedy lepiej wybrać bok
Dolne przyłącze wygrywa tam, gdzie liczy się estetyka, nowa instalacja i łatwe ukrycie rur. Boczny montaż bywa za to rozsądniejszy przy starszych układach, gdy instalacja nie była projektowana pod dolne podejście albo gdy chcesz ograniczyć liczbę dodatkowych złączek i adapterów. Nie chodzi o to, że jedno rozwiązanie jest zawsze lepsze. Chodzi o zgodność z całym układem grzewczym.
| Sytuacja | Lepszy wybór | Dlaczego |
|---|---|---|
| Nowy dom albo świeży remont z rurami w podłodze | Dolne zasilanie | Najłatwiej ukryć podejścia i zachować czysty wygląd ściany |
| Łazienka z grzejnikiem drabinkowym | Dolne zasilanie | Pasuje do estetyki i pozwala sensownie prowadzić instalację przy ścianie |
| Stara instalacja bez miejsca na podejście od dołu | Podłączenie boczne | Mniej przeróbek, mniej elementów przejściowych i niższe ryzyko błędu |
| Układ grawitacyjny lub bardzo stara instalacja | Ostrożnie, często bok lub inny typ grzejnika | Dolne przyłącze może wprowadzać zbyt duże opory przepływu |
W praktyce to oznacza jedno: dolne zasilanie ma sens wtedy, gdy jest częścią projektu, a nie improwizacją. Jeśli instalacja jest przewidziana pod taki wariant, działa świetnie. Jeśli trzeba ją naginać do tego rozwiązania, koszt i ryzyko błędów rosną szybciej, niż wielu inwestorów zakłada. Gdy wybór jest już rozsądny, zostaje ostatni etap - kontrola po uruchomieniu.
Co sprawdzam po uruchomieniu, żeby instalacja działała cicho i równo
Po napełnieniu instalacji nie kończę pracy od razu. Daję grzejnikowi chwilę, żeby złapał temperaturę, i obserwuję trzy rzeczy: szczelność, równomierność grzania oraz zachowanie zaworu termostatycznego. To proste, ale właśnie na tym etapie wychodzą błędy, których nie widać podczas skręcania gwintów.
- Szczelność połączeń - sprawdzam każdy styk, zawór i korek.
- Równomierne nagrzewanie - góra nie powinna pozostawać wyraźnie zimna przy ciepłym dole.
- Odpowietrzenie - jeśli słychać bulgotanie, najpierw usuwam powietrze z układu.
- Działanie głowicy - ustawiam kilka pozycji i patrzę, czy grzejnik reaguje przewidywalnie.
- Cisza pracy - stuki i szumy zwykle oznaczają problem z przepływem albo ciśnieniem.
Jeśli coś budzi wątpliwości, nie czekam do kolejnego sezonu. Lepiej skorygować ustawienie od razu, niż później rozbierać fragment instalacji po wykończeniu łazienki lub salonu. Gdy grzejnik pracuje stabilnie, zostają jeszcze drobne rzeczy, które trudno nazwać montażem, ale które bardzo wpływają na wygodę użytkowania.
Co jeszcze dopilnowuję przed sezonem grzewczym
W dobrze zrobionej instalacji najwięcej zyskują nie spektakularne poprawki, tylko drobna konsekwencja. Zapisuję sobie model grzejnika, układ przyłączy i ustawienie zaworów, bo po kilku miesiącach trudno pamiętać, który wariant był zamówiony i jakie były oznaczenia na opakowaniu. Zostawiam też swobodny dostęp do odpowietrznika i zaworów, zamiast przykrywać wszystko zabudową, do której później trzeba się przebijać.
- Zachowuję dokumentację grzejnika i schemat montażowy, nawet jeśli montaż był prosty.
- Nie blokuję dostępu do zaworu i odpowietrznika ciężką zabudową.
- Po pierwszych tygodniach pracy koryguję nastawę, jeśli pomieszczenie przegrzewa się albo grzeje zbyt wolno.
- W modelach z dodatkową grzałką sprawdzam zgodność osprzętu jeszcze na etapie zakupu.
Jeśli planujesz podłączenie grzejnika od dołu w remoncie łazienki albo nowego pokoju, potraktuj schemat producenta jako punkt wyjścia, nie dodatek. To właśnie on decyduje, czy instalacja będzie estetyczna, szczelna i przewidywalna w codziennym użyciu.
