Przy podgrzewaczu ciepłej wody użytkowej najważniejsze nie jest to, czy osprzęt wygląda solidnie, ale czy skutecznie przejmie wzrost ciśnienia i bezpiecznie odprowadzi nadmiar wody. W praktyce sama grupa bezpieczeństwa cwu nie załatwia wszystkiego, dlatego warto rozumieć rolę zaworu zwrotnego, zaworu bezpieczeństwa, manometru, odpływu i ewentualnego naczynia przeponowego. Poniżej pokazuję, jak to działa, jak dobrać odpowiedni układ i na co patrzeć przy montażu, żeby uniknąć kapnięć, błędów i kosztownych poprawek.
Najważniejsze fakty o zabezpieczeniu podgrzewacza CWU
- Układ zabezpieczający chroni zasobnik przed nadmiernym wzrostem ciśnienia podczas podgrzewania wody.
- W dobrze dobranym zestawie kluczowe są: zawór bezpieczeństwa, zawór zwrotny i drożne odprowadzenie zrzutu.
- Do większości domowych zasobników stosuje się zawór otwierający się przy 6 bar, ale zawsze decyduje instrukcja urządzenia.
- Między zasobnikiem a zestawem nie powinno być armatury, która mogłaby odciąć lub zdławić zrzut.
- Przy wyższym ciśnieniu w sieci przydaje się reduktor ciśnienia, a często także naczynie przeponowe po stronie zimnej wody.
- Regularna kontrola zaworu i odpływu jest tańsza niż naprawa skutków zalania albo wymiana uszkodzonego zbiornika.
Po co ten układ jest potrzebny
W zasobniku CWU woda rozszerza się w czasie grzania. Ponieważ zbiornik pracuje pod ciśnieniem, ta dodatkowa objętość musi mieć gdzie się „zmieścić”. Jeśli nie ma bezpiecznej drogi ujścia, rośnie ciśnienie i w pierwszej kolejności reaguje zawór bezpieczeństwa.
Patrzę na ten układ jak na prosty bufor ochronny. Zabezpiecza nie tylko sam podgrzewacz, ale też uszczelki, połączenia, baterie i okolice kotłowni lub łazienki. Krótki upust wody podczas nagrzewania bywa normalny. Stałe kapanie, chlapanie albo wyraźny wzrost ciśnienia to już sygnał, że coś w instalacji jest źle dobrane albo źle zamontowane.
Ważne jest też rozróżnienie funkcji. Termostat steruje temperaturą, a elementy zabezpieczające pilnują ciśnienia i cofania się wody. To dwa różne zadania, które muszą działać razem. Żeby ten układ miał sens, trzeba wiedzieć, z czego się składa i co robi każdy element.

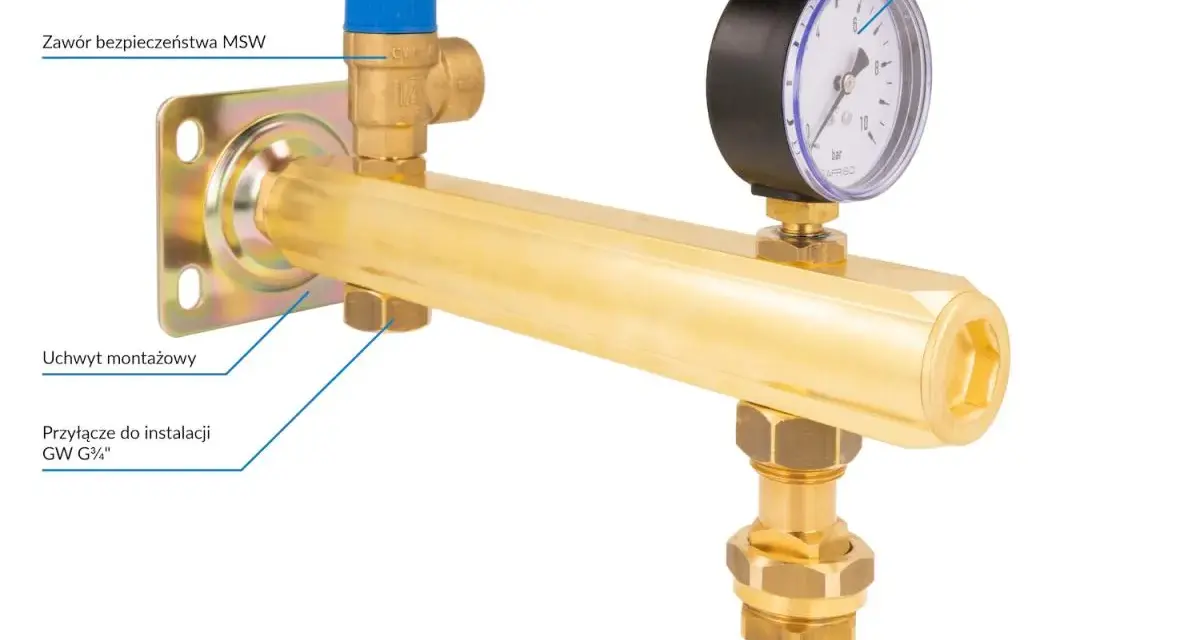

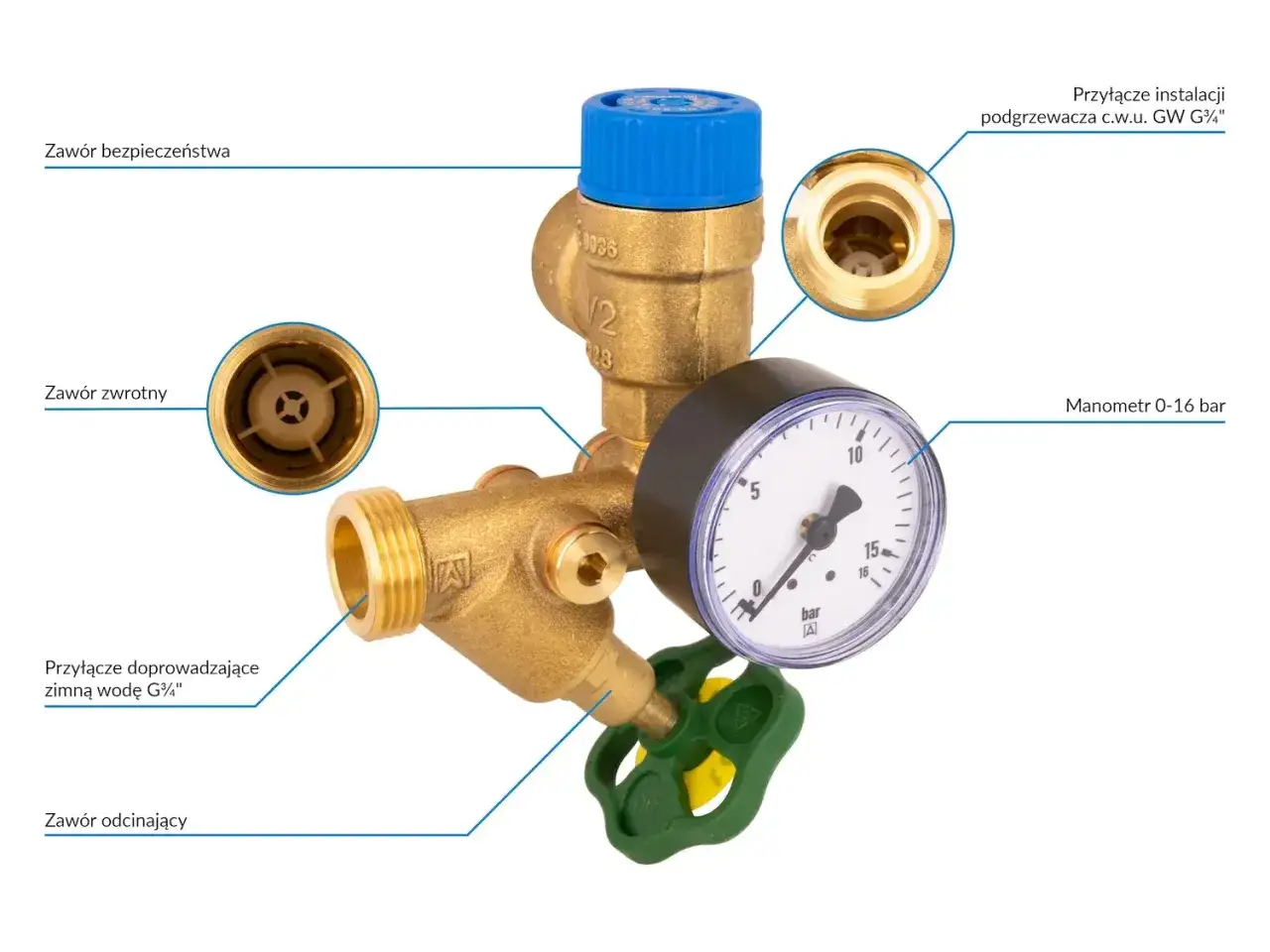

Z czego składa się komplet i co robi każdy element
Sam zawór to za mało. W praktyce liczy się cały zespół, czyli kilka współpracujących części, które wspólnie zabezpieczają zasobnik i ułatwiają diagnostykę ewentualnych problemów.
| Element | Rola w instalacji | Na co zwrócić uwagę |
|---|---|---|
| Zawór bezpieczeństwa | Otwiera się przy zbyt wysokim ciśnieniu i zrzuca nadmiar wody | Ciśnienie otwarcia musi pasować do zasobnika, najczęściej spotkasz 6 bar |
| Zawór zwrotny | Nie pozwala wodzie cofać się do instalacji zimnej | Powinien pracować lekko i bez zacięć, bo to on utrzymuje kierunek przepływu |
| Manometr | Pokazuje aktualne ciśnienie w układzie | Ułatwia ocenę, czy problem wynika z sieci wodociągowej, czy z samej armatury |
| Króciec lub wyjście spustowe | Kieruje zrzut do kanalizacji, kratki ściekowej albo studzienki schładzającej | Rura powinna być odporna na temperaturę i poprowadzona tak, by woda nie rozlewała się po podłodze |
| Odpowietrznik | Pomaga usuwać powietrze z układu | Nie każdy zestaw go ma, ale w praktyce często ułatwia pracę instalacji |
| Belka montażowa lub uchwyt | Stabilizuje cały zespół i ułatwia montaż przy ścianie | Ważny jest pion, dostęp do obsługi i możliwość późniejszego demontażu |
| Naczynie przeponowe | Przejmuje część wzrostu objętości wody i ogranicza zrzuty z zaworu | To element, który bardzo często decyduje o tym, czy zawór będzie tylko sporadycznie pracował, czy będzie kapał bez przerwy |
Ja zawsze patrzę na to szerzej niż tylko przez pryzmat jednej części. Jeśli brakuje drożnego odpływu albo naczynia przeponowego, nawet dobry zawór szybko zacznie pokazywać ograniczenia. Gdy rozumiesz już elementy zestawu, łatwiej dobrać właściwy wariant do konkretnego zasobnika.
Jak dobrać odpowiedni model do twojej instalacji
Nie każdy komplet będzie dobry do każdego podgrzewacza. W praktyce sprawdzam kilka rzeczy naraz, bo dopiero ich zestaw mówi, czy armatura zadziała bez niespodzianek.
| Kryterium | Co wybrać | Dlaczego to ma znaczenie |
|---|---|---|
| Ciśnienie otwarcia | Najczęściej 6 bar dla CWU | Zbyt niski próg powodowałby niepotrzebne zrzuty, zbyt wysoki osłabia ochronę zbiornika |
| Średnica przyłącza | Dopasowaną do króćca podgrzewacza, zwykle 1/2" albo 3/4" | Źle dobrany gwint oznacza prowizorki, redukcje i większe ryzyko nieszczelności |
| Materiał | Mosiądz albo stal nierdzewna | Oba rozwiązania są dobre, ale stal nierdzewna zwykle lepiej znosi trudniejsze warunki i wygląda nowocześniej |
| Wyposażenie | Manometr i odpowietrznik, jeśli chcesz łatwiejszej diagnostyki | To nie są elementy obowiązkowe w każdym układzie, ale przyspieszają ocenę problemów w instalacji |
| Kompletność systemu | Układ z reduktorem ciśnienia i naczyniem przeponowym, jeśli warunki tego wymagają | Sam zawór często nie wystarcza, gdy ciśnienie na wejściu jest wysokie albo instalacja pracuje w układzie zamkniętym |
Największy błąd zakupowy widzę wtedy, gdy ktoś kupuje „byle 6 bar” bez sprawdzenia instrukcji zasobnika. To nie jest detal. Jeden producent przewiduje konkretny próg otwarcia, inny określa średnicę przyłącza albo sposób odprowadzenia zrzutu. Jeżeli w instalacji z wodociągu masz wysokie ciśnienie, warto od razu pomyśleć o reduktorze i o naczyniu przeponowym, bo samo mocniejsze dokręcenie niczego nie rozwiąże. Sam wybór to jednak tylko połowa sukcesu, bo równie ważny jest poprawny montaż.
Jak powinien wyglądać montaż, żeby układ naprawdę chronił
W instalacjach CWU montaż robi większą różnicę niż marka na opakowaniu. Nawet bardzo dobry zestaw nie spełni swojej roli, jeśli zostanie wpięty w złym miejscu albo zablokowany przez dodatkową armaturę.
- Montuję zespół możliwie blisko króćca zimnej wody zasobnika.
- Między zasobnikiem a grupą nie wstawiam armatury, która mogłaby odciąć odpływ albo zmienić kierunek pracy zaworu.
- Wyjście spustowe prowadzę do kratki ściekowej, syfonu albo studzienki schładzającej, najlepiej tak, by wyciek był od razu widoczny.
- Jeżeli ciśnienie z sieci jest zbyt wysokie, reduktor montuję po stronie zasilania zimnej wody, a nie między zasobnikiem a zabezpieczeniem.
- Gdy układ jest zamknięty, przewiduję naczynie przeponowe po stronie zimnej wody, żeby przejąć rozszerzalność medium.
- Sprawdzam pozycję montażową zgodnie z instrukcją producenta, bo nie każdy model toleruje dowolne ustawienie.
Najczęstsze błędy wynikają z chęci „uporządkowania” instalacji na skróty. Ktoś dołoży zawór odcinający tam, gdzie nie powinno go być, ktoś zaślepi odpływ, a ktoś inny poprowadzi cienką rurkę do przypadkowego pojemnika. To pozorne ułatwienia, które w chwili awarii zamieniają prosty układ w problem. Nawet dobrze wykonany montaż trzeba później obserwować, bo objawy zużycia są zwykle czytelne.
Najczęstsze błędy i sygnały ostrzegawcze
Nie każdy wyciek oznacza awarię, ale nie każdy jest też normalny. Kluczowe jest rozróżnienie między krótkim zrzutem przy nagrzewaniu a ciągłym, niekontrolowanym kapaniem.
| Objaw | Prawdopodobna przyczyna | Co zrobiłbym w pierwszej kolejności |
|---|---|---|
| Krótki zrzut wody podczas grzania | Naturalny wzrost ciśnienia w czasie podgrzewania | Sprawdzam, czy zrzut jest niewielki i czy odpływ pozostaje drożny |
| Ciągłe kapanie także po ostygnięciu | Zabrudzone gniazdo, zużyta sprężyna, zbyt wysokie ciśnienie wejściowe albo brak naczynia przeponowego | Kontroluję ciśnienie, stan zaworu i działanie naczynia przeponowego |
| Brak zrzutu przy próbie testowej | Zawór zapieczony lub odpływ zatkany | Nie zostawiam tego „na później”, tylko wymieniam albo serwisuję element |
| Głośne stuki w instalacji | Skoki ciśnienia, brak tłumienia rozszerzalności wody albo zbyt szybkie zamykanie armatury | Sprawdzam reduktor, naczynie przeponowe i całą hydraulikę zasilającą |
| Woda cofa się do instalacji zimnej | Uszkodzony zawór zwrotny | Wymieniam element, bo to już nie jest drobiazg eksploatacyjny |
W praktyce największą pomyłką jest uznanie, że „kapie, więc działa”. To nie zawsze prawda. Jeśli zawór puszcza więcej wody niż zwykle, a po ostygnięciu nadal się poci, problem zwykle leży głębiej: w ciśnieniu sieci, w naczyniu przeponowym albo w samym zużyciu armatury. Z tego powodu regularna kontrola jest po prostu częścią rozsądnej eksploatacji.
Konserwacja, wymiana i realne koszty, o których łatwo zapomnieć
Ten układ nie jest bezobsługowy, ale też nie wymaga skomplikowanej serwisowej rutyny. Ja traktuję go jak element, który warto obejrzeć przy okazji przeglądu zasobnika albo okresowej kontroli instalacji.
- Raz na miesiąc albo zgodnie z instrukcją producenta sprawdzam działanie zaworu testowego, jeśli dany model ma taką funkcję.
- Przynajmniej raz w roku oglądam manometr, połączenia, rurę spustową i sam punkt odprowadzenia wody.
- Naczynie przeponowe kontroluję osobno, bo to ono bardzo często decyduje o tym, czy zawór nie zacznie niepotrzebnie kapać.
- Wymieniam zawór, gdy nie domyka, jest zakamieniony, skorodowany albo po prostu przestał pracować powtarzalnie.
- Przy twardej wodzie kontrolę trzeba robić częściej, bo osad i kamień szybciej skracają żywotność elementów ruchomych.
Jeśli chodzi o koszty, rynek jest dziś dość przewidywalny. Najprostsze komplety widzę zwykle w okolicach 60-90 zł, a sensownie wykonane zestawy stalowe lub mosiężne z manometrem i odpowietrznikiem częściej kosztują 150-300 zł. To nadal niewiele w porównaniu z wydatkiem na usuwanie skutków zalania, wymianę uszkodzonych połączeń albo walkę z awarią, której można było uniknąć jednym dobrze dobranym elementem. Gdy masz już policzoną eksploatację, łatwiej zobaczyć, co jeszcze realnie poprawia bezpieczeństwo całego układu.
Co jeszcze poprawia bezpieczeństwo całego układu CWU
Najwięcej zmienia nie sama marka armatury, tylko kompletne podejście do instalacji. W dobrze zaprojektowanym układzie ciśnienie wejściowe, zabezpieczenie i odpływ pracują razem, a nie każdy osobno. Jeśli mam wskazać trzy rzeczy, które najczęściej robią różnicę, to są to: reduktor ciśnienia, naczynie przeponowe i drożne odprowadzenie zrzutu do kanalizacji.
W domu z dziećmi albo w instalacji o wyższej temperaturze pracy warto rozważyć także zawór mieszający termostatyczny na wyjściu ciepłej wody. To już nie jest element zabezpieczenia ciśnieniowego, tylko ochrona przed zbyt gorącą wodą w kranie. Ten detal często bywa pomijany, a w praktyce mocno poprawia komfort i bezpieczeństwo użytkowników.
Jeśli miałbym zamknąć temat jednym zdaniem, powiedziałbym tak: dobrze dobrany i poprawnie zamontowany układ zabezpieczający działa dyskretnie, a jego obecność zauważasz głównie wtedy, gdy naprawdę trzeba przejąć nadmiar ciśnienia. Gdy te podstawy są dopięte, zasobnik pracuje spokojniej, a użytkownik nie musi zastanawiać się, dlaczego woda kapie albo skąd biorą się nagłe skoki ciśnienia.
