Uziom fundamentowy najlepiej zaplanować wtedy, gdy fundamenty są jeszcze otwarte. To właśnie na tym etapie można połączyć konstrukcję budynku z instalacją elektryczną w sposób trwały, tani i mało awaryjny. W tym artykule wyjaśniam, co taki element daje w praktyce, jak powinien być wykonany, kiedy trzeba go uzupełnić o dodatkowy uziom i jakie błędy najczęściej wychodzą dopiero po zalaniu betonu.
Najważniejsze informacje w skrócie
- Najlepszy moment na zaplanowanie uziemienia to etap fundamentów, zanim beton zamknie wszystkie połączenia.
- Liczy się ciągłość elektryczna, a nie samo ułożenie metalu w betonie.
- W budynkach z izolacją przeciwwilgociową lub termiczną często trzeba dodać uziom w gruncie, bo kontakt z ziemią bywa za słaby.
- Połączenia wykonane tylko drutem wiązałkowym zwykle nie dają pewnej drogi prądowej.
- Po zakończeniu robót trzeba zrobić pomiary i zachować je w dokumentacji powykonawczej.
Po co w ogóle robi się taki element uziemiający
W polskich warunkach technicznych zbrojenia fundamentów i metalowe konstrukcje budynków traktuje się jako podstawowy punkt wyjścia dla uziemienia instalacji elektrycznej. Dobrze wykonany układ pomaga wyrównać potencjały, ograniczyć napięcia dotykowe i przygotować budynek do współpracy z ochroną odgromową.
Z praktyki widzę, że inwestorzy najczęściej mylą dwie rzeczy: sam metal w betonie i pewny układ uziemiający. To nie to samo. Najlepszy efekt daje dopiero ciągły, sprawdzony i odpowiednio wyprowadzony system, a nie pojedynczy pręt „gdzieś w ławie”.
- Chroni ludzi, bo ogranicza ryzyko niebezpiecznych różnic potencjałów na obudowach i elementach metalowych.
- Ułatwia współpracę z instalacją odgromową, jeśli budynek ma być chroniony przed skutkami wyładowań.
- Stabilizuje parametry układu, ponieważ fundament pracuje głęboko w gruncie, gdzie warunki zmieniają się wolniej niż przy powierzchni.
- Wykorzystuje to, co i tak powstaje na budowie, więc dobrze zrobione rozwiązanie zwykle nie wymaga później kosztownych robót ziemnych.
Im wcześniej się to zaplanuje, tym mniej improwizacji na budowie, a dalej przechodzę do tego, jak taki układ robi się w betonie.
Jak powstaje w praktyce na etapie fundamentów

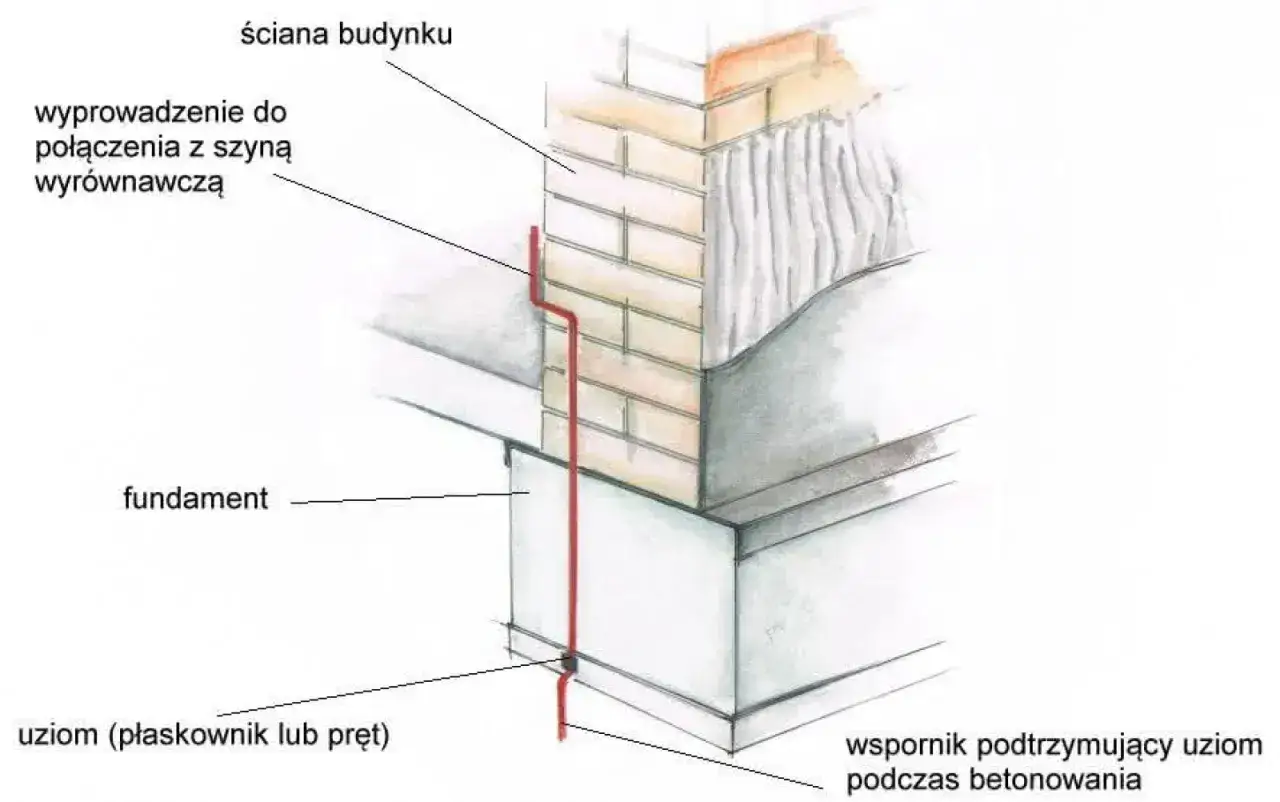

Najprościej mówiąc, są dwa warianty: wykorzystanie zbrojenia albo ułożenie dedykowanej bednarki w betonie. Przy ławach fundamentowych układ jest zwykle czytelny i łatwiejszy do kontroli. Przy płycie fundamentowej działa podobnie, ale trzeba dokładniej pilnować siatki i połączeń, bo każdy błąd rozchodzi się po większej powierzchni.
Naturalny i sztuczny wariant
| Wariant | Z czego powstaje | Zalety | Ograniczenia | Kiedy ma sens |
|---|---|---|---|---|
| Naturalny | Zbrojenie fundamentu | Wykorzystuje to, co i tak jest w konstrukcji | Wymaga bardzo dobrej ciągłości połączeń zbrojenia | Gdy konstruktor przewiduje takie rozwiązanie i da się je pewnie połączyć |
| Sztuczny | Dedykowana bednarka lub przewód ułożony w betonie | Większa przewidywalność i łatwiejsza kontrola | Trzeba go zaplanować przed betonowaniem | Gdy potrzebny jest jednoznaczny układ lub późniejsza rozbudowa |
Przeczytaj również: Ile kosztuje fundament pod dom? Sprawdź, co wpływa na ceny i oszczędź
Na co zwracam uwagę przy detalach
W praktyce najwięcej zależy od połączeń. Drut wiązałkowy wystarcza do spięcia prętów zbrojeniowych jako konstrukcji, ale nie powinien być traktowany jak pewne połączenie elektryczne. Z tego powodu lepsze są połączenia śrubowe, spawane albo wykonane metodą zgrzewania egzotermicznego, czyli łączenia metalu przez lokalne stopienie spoiwa bez klasycznego spawania.
- Połączenia warto wykonywać gęsto, zwykle w odstępach około 2 m, żeby prąd nie musiał szukać długiej, przypadkowej drogi.
- Otulina betonowa ma znaczenie - metal powinien być dobrze otoczony betonem, a bezpiecznym punktem odniesienia jest co najmniej 50 mm z każdej strony.
- Przewód trzeba ułożyć tak, by nie tworzył pustek powietrznych, bo kieszenie powietrza pogarszają kontakt z betonem.
- W narożach i na stykach lepiej nie iść na skróty - jeśli trzeba, zbrojenie wygina się tak, aby dało się wykonać pewne połączenie.
- Całość powinien znać konstruktor, bo dodatkowe spoiny i zaciski nie mogą osłabić samej konstrukcji fundamentu.
Gdy ten etap jest dobrze rozrysowany, można spokojnie ocenić, czy sam fundament wystarczy, czy potrzebna będzie jeszcze część w gruncie.
Kiedy fundament trzeba uzupełnić dodatkowymi uziomami

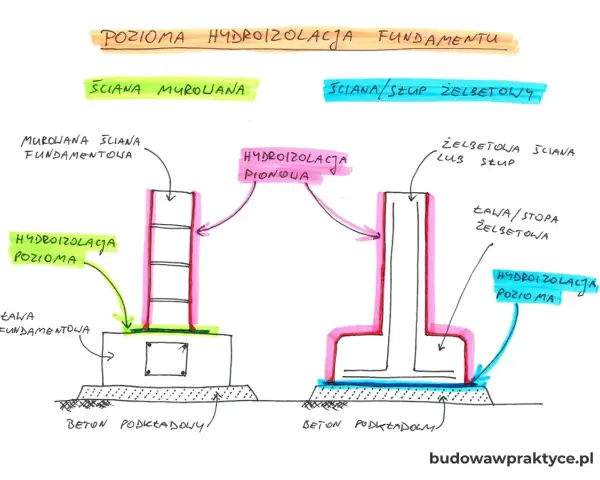

Sam fundament nie zawsze wystarcza. Najczęściej problem pojawia się wtedy, gdy beton jest odcięty od gruntu przez izolację przeciwwilgociową, grubą warstwę termoizolacji albo szalunek tracony, czyli element formujący ławę, który zostaje w konstrukcji. Z punktu widzenia uziemienia taki układ potrafi pogorszyć kontakt z ziemią bardziej, niż na pierwszy rzut oka wygląda.
- gdy fundament ma słaby kontakt z gruntem przez folie, membrany albo płyty izolacyjne,
- gdy obiekt jest mały i sama powierzchnia posadowienia nie daje dobrego rozpływu prądu,
- gdy układ ma współpracować z instalacją odgromową,
- gdy projektant wymaga otoku, uziomów pionowych albo układu mieszanego,
- gdy po wykonaniu prób wychodzi, że parametry są zbyt słabe dla założonego celu.
W takich przypadkach dokładamy uziom w gruncie, najczęściej otok, pionowe elektrody albo połączenie obu rozwiązań. To rozszerzenie nie jest „ratowaniem błędu”, tylko normalnym dopasowaniem układu do warunków budynku i podłoża. Po tym kroku najczęściej wychodzą jednak błędy wykonawcze, które potrafią zepsuć nawet dobry projekt.
Najczęstsze błędy, które psują efekt
Z praktyki widzę, że większość problemów nie zaczyna się od gruntu, tylko od niedopilnowanych detali na budowie. Naprawa po zalaniu betonu jest znacznie trudniejsza niż dopilnowanie kilku prostych rzeczy przed wylaniem.
- Traktowanie drutu wiązałkowego jak połączenia elektrycznego - do wiązania elementów konstrukcyjnych wystarcza, ale do pewnego przewodzenia prądu już nie.
- Brak ciągłości w narożach i na stykach - jeden słaby punkt potrafi ograniczyć działanie całego układu.
- Zbyt mała otulina betonowa - jeśli metal jest za blisko krawędzi, rośnie ryzyko korozji i uszkodzeń.

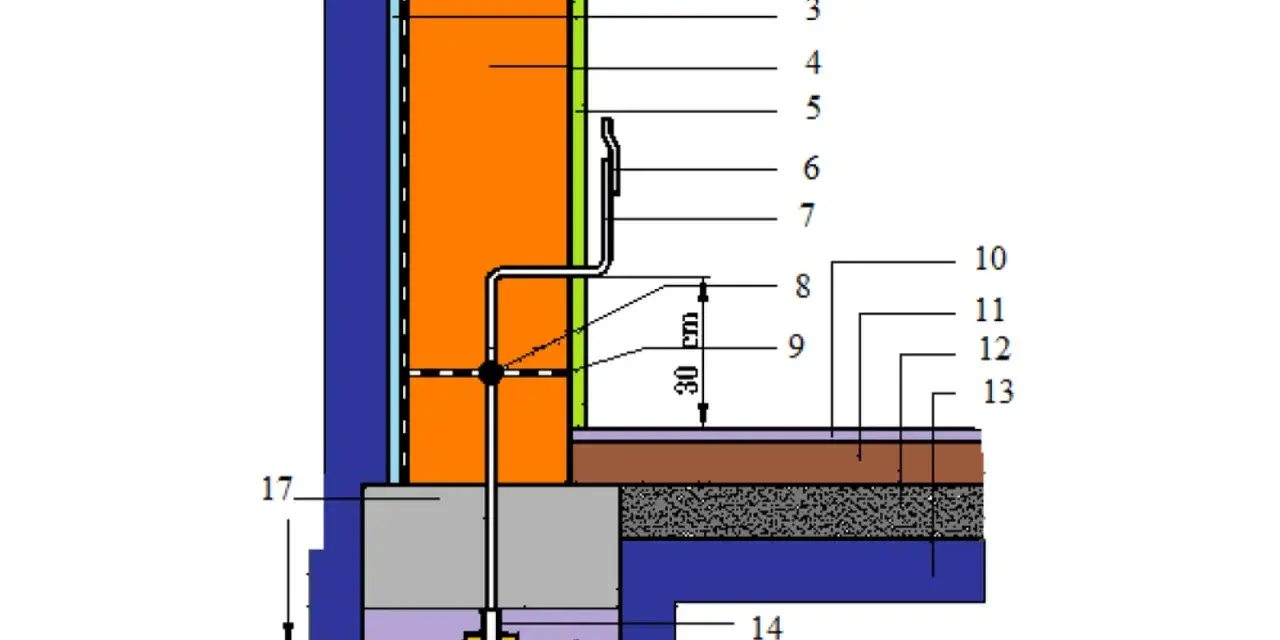

- Wyprowadzenia bez planu - jeśli nie wiadomo, gdzie ma dojść przewód do głównej szyny wyrównawczej, później robi się kompromisy.
- Łączenie przypadkowych metali - różne materiały i wilgoć mogą przyspieszać korozję galwaniczną, więc dobór elementów trzeba robić świadomie.
- Brak uzgodnienia z konstruktorem - dodatkowe spoiny, zaciski albo zmiany układu nie powinny osłabiać samej konstrukcji fundamentu.
Jeżeli te pułapki są wyeliminowane, układ zwykle działa latami bez większych niespodzianek. Zostaje jeszcze ostatni, często pomijany etap: sprawdzenie, czy wszystko naprawdę jest tak dobre, jak wygląda na rysunku.
Jak sprawdzić, czy wszystko działa po zalaniu
Kontrola ma dwa poziomy: wizualny przed betonowaniem i pomiarowy po zakończeniu robót. Ja zawsze traktuję ten drugi etap jako obowiązkowy, bo sam wygląd po zalaniu nie mówi jeszcze nic o ciągłości elektrycznej.
- Przed zalaniem - sprawdza się przebieg przewodów, miejsca połączeń, otulinę i wyprowadzenia do dalszej instalacji.
- Po zalaniu i przed odbiorem - wykonuje się pomiar ciągłości oraz rezystancji uziemienia.
- Przy odbiorze - dokumentuje się wynik, szkic połączeń i miejsca złącz kontrolnych.
Nie lubię obiecywać jednej uniwersalnej liczby omów, bo w praktyce ważniejsze są warunki projektu, rodzaj obiektu i to, czy układ współpracuje z resztą instalacji. Dobrze wykonany pomiar ma potwierdzić, że fundament, główna szyna wyrównawcza i ewentualne uziomy dodatkowe tworzą jeden spójny system, a nie zbiór przypadkowych elementów.
Jeśli pomiary są problematyczne, zwykle oznacza to, że wcześniej zabrakło miejsca na rozłączalne złącze albo przewidziany punkt kontroli został zasłonięty przez kolejne warstwy robót. To właśnie dlatego planowanie przed betonowaniem ma większe znaczenie, niż wielu wykonawców zakłada.
Co warto przewidzieć przed zalaniem fundamentu
Najlepsze decyzje zapadają zanim beton przykryje wszystko na stałe. W praktyce przed zalaniem fundamentu sprawdziłbym pięć rzeczy: gdzie dokładnie wyjdzie przewód do głównej szyny wyrównawczej, czy przewidziano miejsce na ewentualny otok albo elektrody pionowe, czy zbrojarz i elektryk pracują na tym samym rysunku, czy są zdjęcia detali i czy ktoś bierze odpowiedzialność za odbiór pomiarowy.
- zostaw dostęp do złącz kontrolnych,
- nie oszczędzaj na kilku dodatkowych punktach połączeń, jeśli projekt tego wymaga,
- nie zamykaj metalowych elementów bez sprawdzenia ciągłości,
- uwzględnij izolację przeciwwilgociową i termoizolację już na etapie projektu,
- zachowaj dokumentację powykonawczą razem z protokołami pomiarów.
Jeżeli te decyzje są podjęte z wyprzedzeniem, fundament staje się solidną bazą także dla uziemienia, a nie tylko dla ścian. I właśnie tak powinien działać dobrze zaprojektowany dom: bez improwizacji w miejscu, którego po zasypaniu nie da się już łatwo poprawić.
